A jobb hajlítóval könnyebbé válik a cipővágás

A cipőgyártás során a cipőmatricák minősége közvetlenül befolyásolja a vágási pontosságot, az anyagfelhasználást és a gyártás hatékonyságát. A jól elkészített szerszám tiszta vágásokat biztosít, hosszabb ideig tart nagy nyomás alatt, és csökkenti a hulladék mennyiségét. A rosszul elkészített matrica egyenetlen élekhez, nagyobb selejt arányhoz és a vágóprés gyakori leállásához vezet.

Hogyan készülnek a cipőmatricák

A legtöbb cipőbetét acélszabályból készül. Egy modern automata hajlítógépnél a tipikus folyamat a következő:

1. Az alakzatot CAD szoftverrel tervezték, és DXF vagy DWG fájlként exportálták.

2. Folyamatos hosszúságú acélvonalat (tekercs vagy hosszú szalag formájában) töltenek be a gépbe.

3. A gép automatikusan betáplálja a szabályt, meghajlítja a kívánt alakra, hidakat ad hozzá a szilárdság érdekében, és hosszra vágja.

4. Az illesztések elkészültek, és szükség esetén rögzítőfuratokat kell hozzáadni.

5. Az elkészült szerszámot egy alaplapra kell felszerelni.

Ezen lépések közül a hajlítás és az áthidalás a legkritikusabb. A lábbeligyáraknak gyakran vastagabb acélvonalra van szükségük – különösen 1,65 mm-es és 2,0 mm-es –, mivel a szerszámoknak ellenállniuk kell az ismételt nagy nyomásnak a bőr és a többrétegű anyagok vágásakor. Sok gép nem tudja jól kezelni ezeket a vastagabb szabályokat. A kanyarok pontatlanok lehetnek, a szabály visszaugrik, vagy a hidak túl gyengék. Amikor ez megtörténik, a kész szerszám rosszul működik, és rövidebb élettartamú.

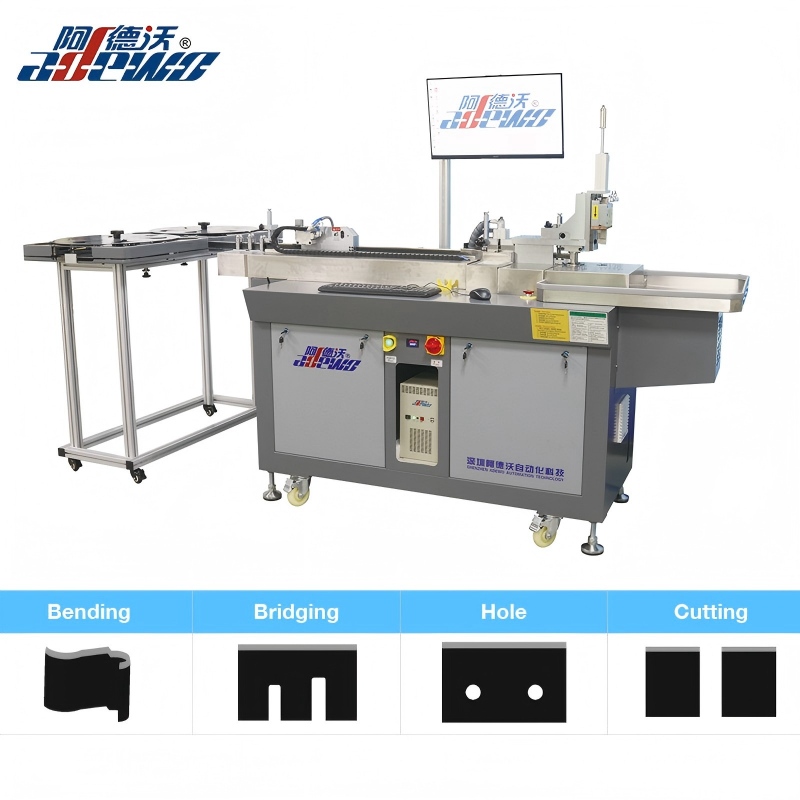

Bemutatjuk az ABM-8165A Shoes Die Auto Bendert

A ABM-8165A  egy automata hajlító, amelyet kifejezetten cipőmatricák gyártásához fejlesztettek ki. A hajlítószerszámokat, a vágószerszámokat és a meghajtórendszert a lábbeli szerszámoknál általánosan használt vastagabb szabályokhoz igazították.

Főbb műszaki paraméterek:

- Opcionális szabályvastagság: 0,71 / 1,05 / 1,42 / 1,65 / 2,00 mm

- Támogatott vonalmagasság: 23,80 – 32 mm

- Funkciók: hajlítás, áthidalás, vágás (opcionális lyukasztás)

- Támogatott fájlformátumok: DXF és DWG

Főbb előnyök a valódi termelésben

1. A vastag vonal megbízható hajlítása (a mag szilárdsága)

Az ABM-8165A úgy készült, hogy megfelelően kezelje ezeket a vastagabb szabályokat. Speciálisan tervezett hajlítószerszámokat és ollót használ a cipőmatricákhoz, valamint egy erősebb, 1,5 kW-os motort. Ez a kombináció biztosítja azt az erőt és stabilitást, amely a pontos, következetes kanyarokhoz szükséges vastag vonalon.

2. Erős és megbízható áthidalás

A hidak megakadályozzák a szerszám szétterülését nagy vágási nyomás alatt. A gyenge hidak deformációt és rövidebb szerszámélettartamot okoznak. Az ABM-8165A erőteljes áthidalást biztosít, segítve a kész cipőket, hogy merevek maradjanak a hosszú gyártási folyamatokon keresztül.

3. Stabil adagolás és precíz vágás

A szervovezérelt adagolórendszer sima és pontos anyagmozgást biztosít. A precíz vágással kombinálva ez tiszta kötéseket és egységes szerszámgeometriát eredményez. Amikor ugyanazt a fájlt újra betölti, az eredmények nagy mértékben megismételhetők maradnak.

4. Egyszerű és praktikus szoftver

Az intelligens szoftver könnyen megtanulható, és több nyelvet is támogat. A kezelők közvetlenül importálhatnak DXF vagy DWG fájlokat, és rövid betanítási idővel megkezdhetik a termelést. Ez csökkenti a nagy tapasztalattal rendelkező kezelőktől való függést, és segít fenntartani a stabil napi teljesítményt.

Párosítsa a miénkkelHegesztőgépa Stronger Dies számára

Következtetés

A kiváló minőségű cipőmatricák nagymértékben függenek a pontos hajlítástól és a vastag acélvonal erős áthidalásától. Ha egy gép megbízhatóan kezeli az 1,65 mm-es és a 2,0 mm-es szabályzást, a szerszámkészítők a minőségre és a hatékonyságra összpontosíthatnak, ahelyett, hogy a berendezések korlátaival küzdenének.

Az ABM-8165A-t a cipőszerszám-gyártás valós igényei alapján fejlesztették ki. Ha a jelenlegi folyamatát korlátozza a vastagság kapacitása, a gyenge hidak vagy az inkonzisztens eredmények, akkor érdemes komolyan megfontolni ezt a gépet.

Ha további részleteket, mintát szeretne, vagy a tényleges szabályvastagság és a tervezési fájl alapján szeretne vitát folytatni, forduljon hozzánk bizalommal. Szívesen adunk további információkat, vagy szervezünk bemutatót.
