Mit jelent a broaching a kockakészítésben?

A préselés egy precíziós köszörülési eljárás, amelyet az acélszerszámok gyártásában használnak.

Az acélvonal belső oldalán egy kis tehermentesítő horony van kialakítva, ahol hajlítás szükséges.

Ez csökkenti az interferenciát a szabályok metszéspontjainál, megakadályozza a magasságvesztést éles szögű hajlítás után, és biztosítja a pontos szabályillesztést és a stabil vágási teljesítményt.

Miért van szükség préselésre az acélszalag-vágó szerszámokhoz?

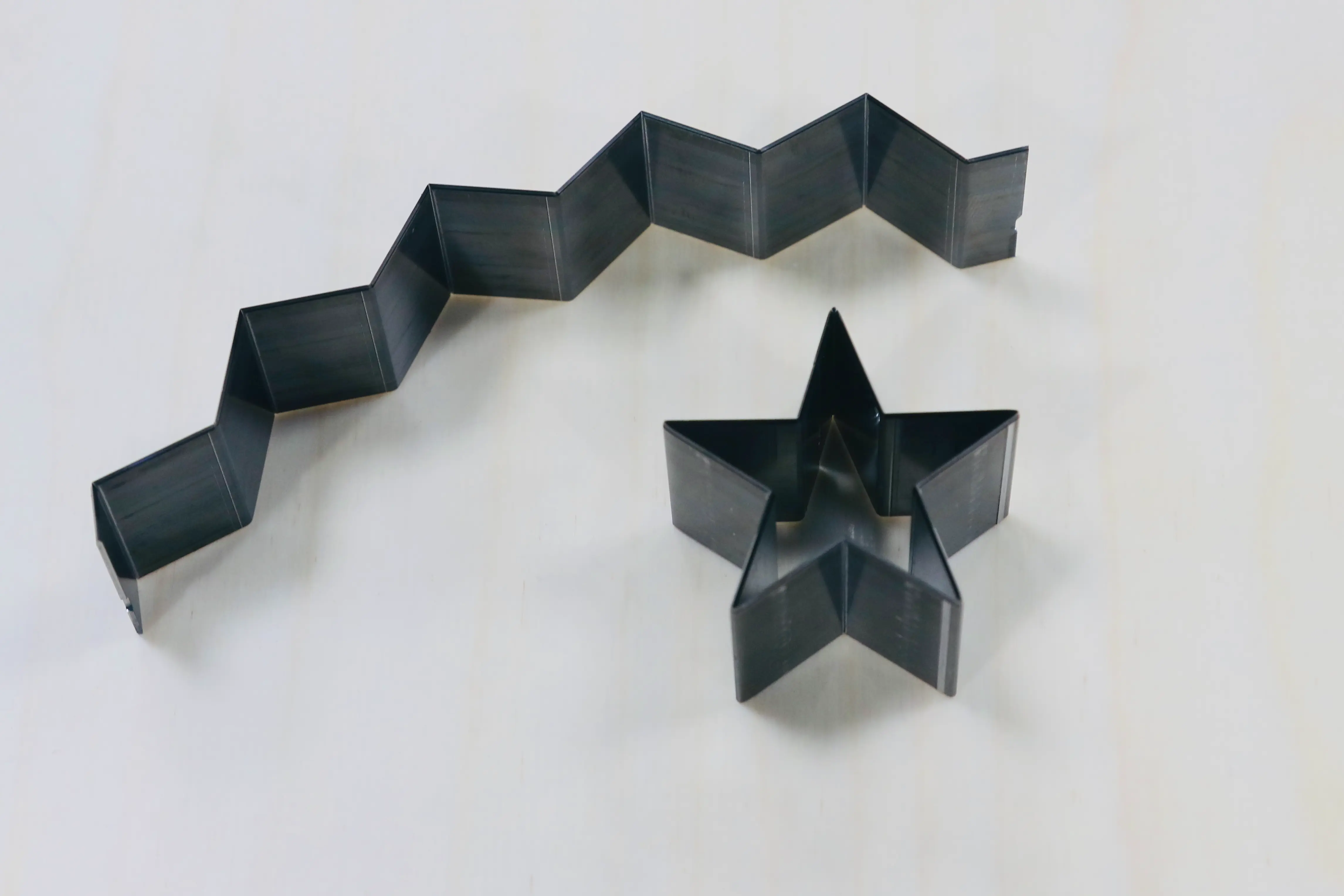

Például egy ötpontos csillagforma előállítása során az éles sarkoknál szabályos toldás (külön acélvonalak összekapcsolása) csökkentheti a matrica szerkezetének általános szilárdságát.

Az összeillesztett terület az ismételt vágási műveletek során gyengülhet, ami befolyásolja a szerszám tartósságát és stabilitását.

Az éles sarkok kialakításához egyetlen acélvonallal történő vágás nélkül is kihívások adódhatnak.

Hajlítás közben a szabály belső oldala összenyomódik, ami az éles sarok lekerekítését okozhatja.

Ennek eredményeként előfordulhat, hogy a végső szerszám nem éri el a kívánt éles szögű alakítási minőséget.

A préselési folyamat során egy tehermentesítő horony jön létre a hajlítási területen az acélvonal kialakítása előtt.

Ez lehetővé teszi, hogy a szabály éles szögekbe hajoljon, miközben megtartja az eredeti vágási magasságot és szerkezeti szilárdságot.

Miért fontos a préselés a nagy pontosságú szerszámgyártáshoz?

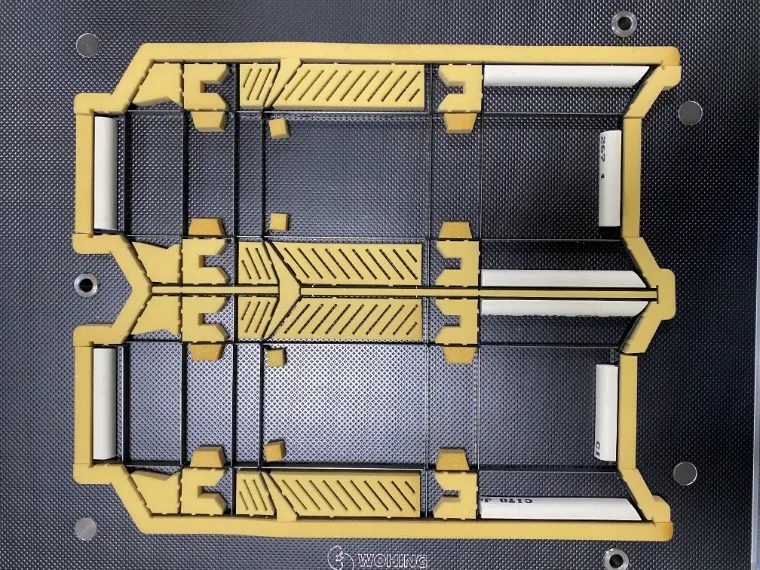

Mivel a prémium csomagolások iránti kereslet folyamatosan növekszik, különösen az olyan iparágakban, mint a cigarettacsomagolás, a gyógyszercsomagolás és a csúcskategóriás kartondobozok, a gyártók nagyobb pontosságot követelnek meg az összetett és szabálytalan formák esetében.

Ezért a préselési technológia egyre fontosabbá válik a modern acélszerszámos szerszámgyártásban.

A préselés egyéb alkalmazásai az acélrúd-szerszámgyártásban

Az éles sarokformázás javítása mellett az ürítést az acélvonal metszéspontjainak pontosságának javítására és a vágási teljesítmény javítására is használják.

A minőségi csomagolások iránti növekvő kereslet következtében, különösen az olyan iparágakban, mint a prémium kartoncsomagolás, a gyógyszercsomagolás és a speciális formájú dobozok, a vágási pontosság és a szabályillesztés követelményei egyre szigorúbbá váltak.

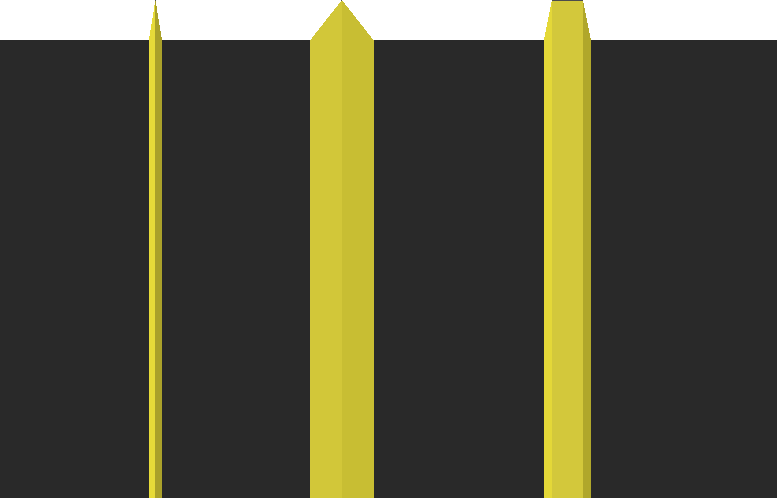

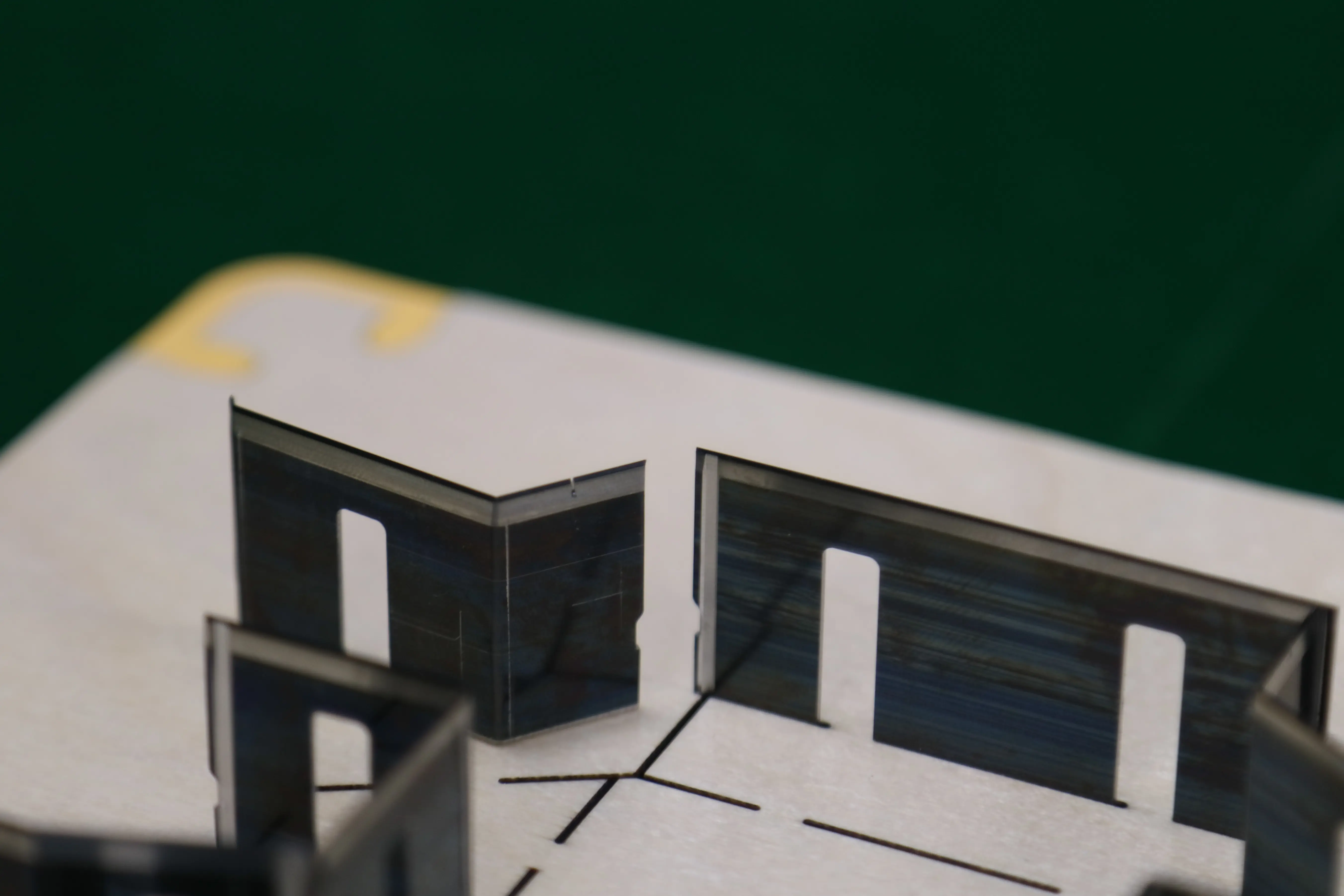

Azokon a metszéspontokon, ahol vízszintes és függőleges acélszabályok találkoznak, a vágóél ferdeszöge kis hézagot képezhet a szabályok között.

Ez a rés befolyásolhatja a vágóélek illesztési pontosságát, és inkonzisztens vágási eredményekhez vagy nyomokhoz vezethet a végterméken.

Az acélvonal metszéspontjában történő lyukasztással egy kis tehermentesítő horony jön létre, amely csökkenti a vágóél ferdeszöge által okozott interferenciát.

Ez lehetővé teszi, hogy az acélvonalak szorosabban illeszkedjenek egymáshoz, és javítja a szerszámszerkezet általános pontosságát és stabilitását.

Hogyan dolgozzák fel a préselést az acélrúd-matricák készítésénél?

Hagyományosan a préselés kézi eljárás volt, amelyhez szakképzett kezelőkre volt szükség, hogy meghatározott helyeken köszörüljék meg a tehermentesítő hornyokat.

Az automata hajlító technológia fejlődésével a préselés immár integrálható az automatikus hajlítási folyamatba, javítva a hatékonyságot és a konzisztenciát.

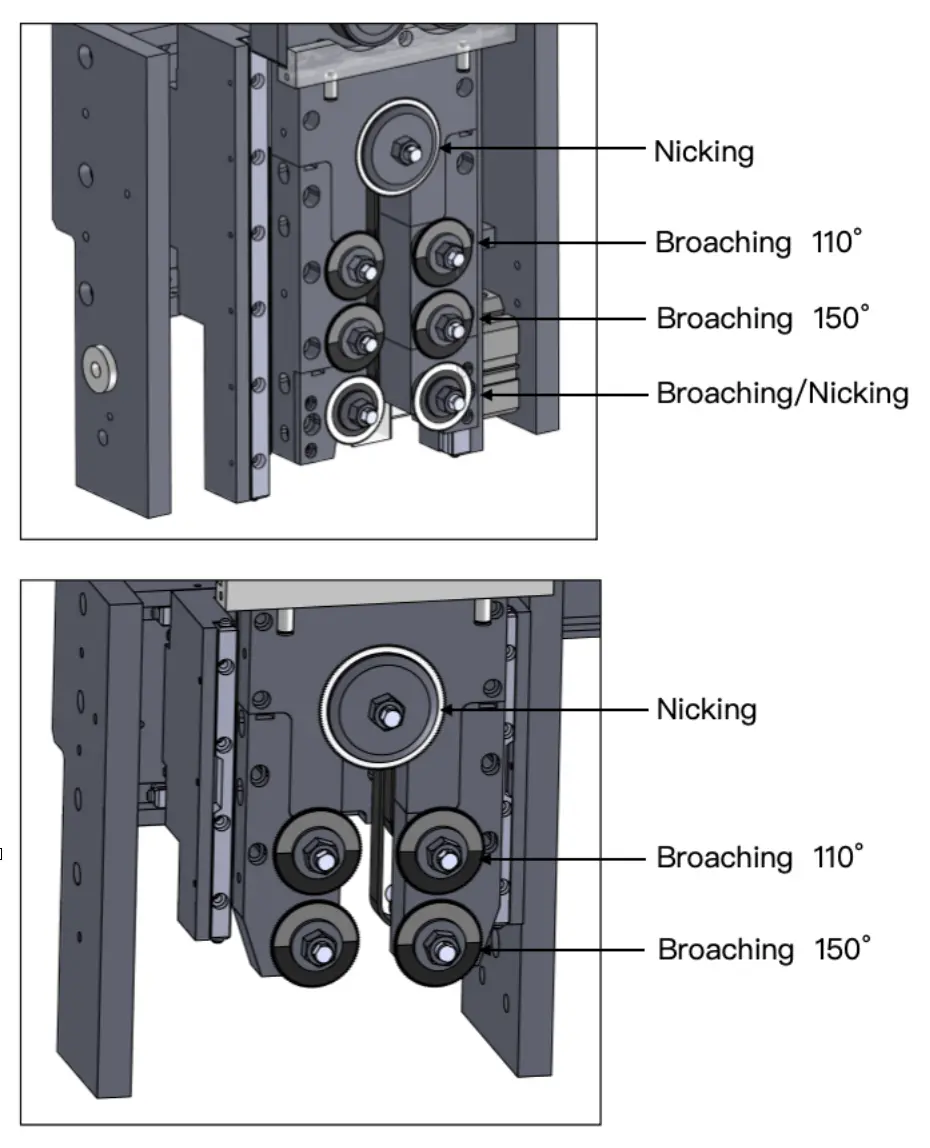

Az ADEWO ABM-832C2 többfunkciós automata hajlítógép keményfém köszörűkorongokat használ az acélvonalakon lévő hornyok megmunkálására.

A gép támogatja a CW (óramutató járásával megegyező) és CCW (az óramutató járásával ellentétes) aprítási irányokat is, rugalmas feldolgozást biztosítva a különböző hajlítási szögekhez és szerszámkialakításokhoz.

Az ABM-832C2 két vagy három készlet vágófűrészlappal is felszerelhető a különböző alkalmazási követelményeknek megfelelően.

Különböző pengeszélességek választhatók, hogy precíz lyukasztási eredményeket érjünk el a különböző acélszabály-specifikációkhoz és hajlítási feltételekhez.

Intelligens szoftvervezérléssel a gép automatikusan elemzi az importált rajz geometriáját és hajlítási szögeit.

A kívánt szögnek és pozíciónak megfelelően a rendszer beazonosítja, hogy hol van szükség aprításra, és automatikusan kiválasztja a megfelelő vágófűrészlapot a feldolgozáshoz.
