Pontosan mi teszi lehetővé a fröccsöntéssel ilyen precíz formázást?
Miért kell minden préselt terméknek vágószerszámra támaszkodnia?
Bár egyszerű vágási folyamatnak tűnhet,a kockakészítésvalójában a stancoltság lelke.
1. A vágószerszám lényegében azegy termék formázó sablonja.
A stancolási folyamatok során a termék körvonalait, a furatok átmérőjét, a gyűrődési vonalakat és a kivágási mintákat a szerszám vágóél-geometriája adja vissza; a prés csak függőleges erőt ad, míg a végső mérettűrések és az él minősége a szerszám gyártási pontosságától függ.
2.A vágószerszám közvetlenülmeghatározza a méretpontosságotéshozamrátaa késztermékről.
Számos tételenkénti eltérés, sorja és forgácsolási probléma magára a vágószerszámra vezethető vissza.
Élélesség, keménység és kontúreltérés – közvetlenül befolyásolja a tétel méretének konzisztenciáját, a sorja előfordulását és a forgácsolás kockázatát.
Hajlított pengéjű hajlító sorozatunk (A1, B1, A2580) a következő műszaki jellemzőkkel biztosítja a szerszámminőséget:
· Etetési pontosság:Kettős szorítócsavaros adagolásmechanizmus ismételt pozicionálási pontossággal±0,03 mm, konzisztens hajlítási pont koordináták biztosítása;
·Lyukasztó egység: Moduláris vágószerszám állítható hézaggal (kompatibilis a 0,45–1,05 mm-es vonalvastagsággal).
· Hajlító alakítás:Szervo által vezérelt hajlítási szög-velhajlítási síkság 0,2 mm, párosítvagyorsan cserélhető belső tengelya változó pengevastagsághoz és átmérőhöz.
·Speciális funkciók:
A B1 beépíthető egy bemetsző állomás állítható mélységgel (minimum0,2 mm) csomagolásban történő előgyűréshez;

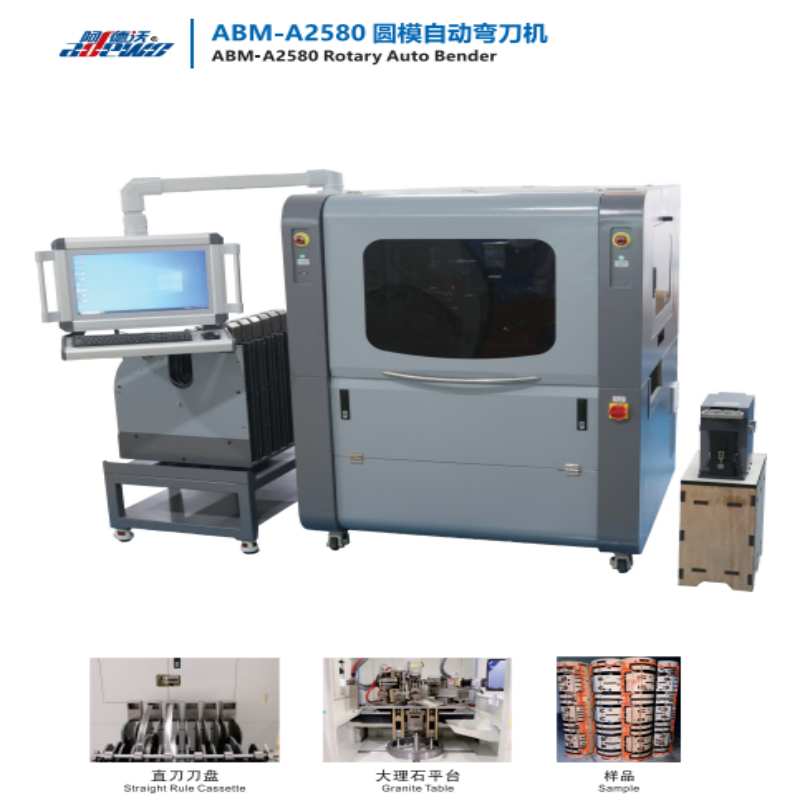

Az A2580 a forgó matricákhoz lett tervezve, a pengemagasság megtámasztására22-30 mm, a hídlyukasztás, a lippolás és egyéb összetett funkciók automatikus végrehajtásával.
3. Anyagspecifikus megoldások:
· Puha hab → használjon nagy keménységű hátoldali szerszámot a kompressziós összeomlás megelőzésére;
· Az ultravékony fóliákhoz → ≤ 0,01 mm-es élsorjamagasság szükséges, ami az opcionális precíziós csiszolási eljárásunkkal érhető el.
Miután a kocka be van állítva, tételről tételrea méreteltérés ±0,1 mm-en belül marad, -valismételhetőségi hiba < 0,05 mm, ami jelentősen kiküszöböli a kézi vágás változékonyságát.
Prototípus-futtatásokra és tömeggyártásra egyaránt alkalmas megoldásaink csökkentik az átállási időt és lerövidítik a szállítási ciklusokat.
