Mi a híd a szerszámkészítésben?

Mi a híd a szerszámkészítésben?

A lézerrel vágott vágólap gyártása során a vágólemez vágása után a teljes szerkezetnek kapcsolatban kell maradnia, és elegendő szilárdságot kell fenntartania az összeszereléshez és a gyártáshoz.

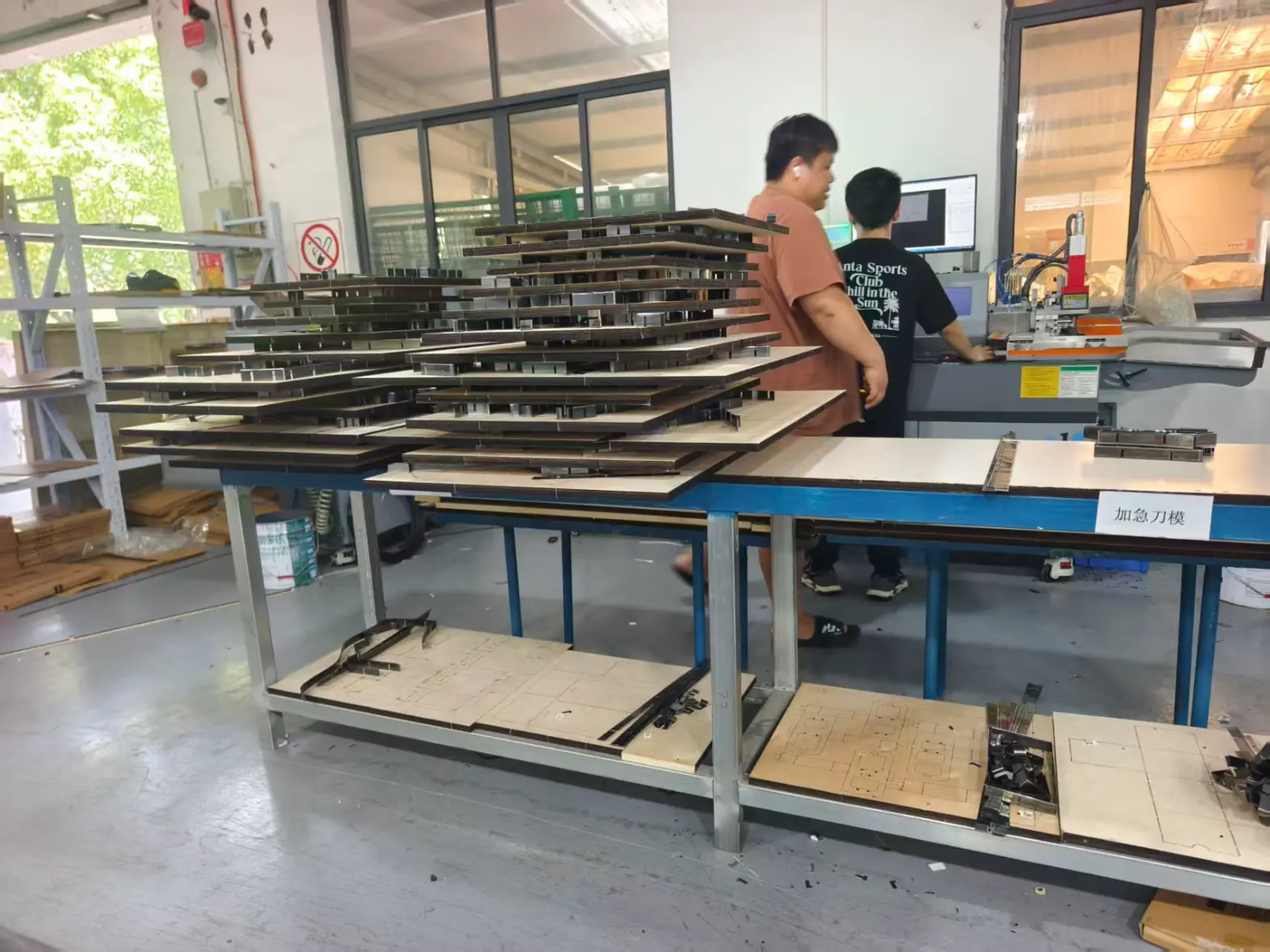

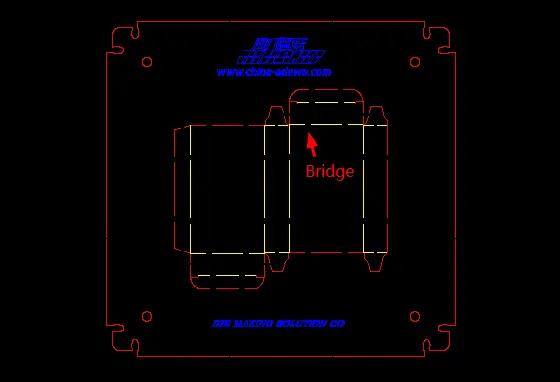

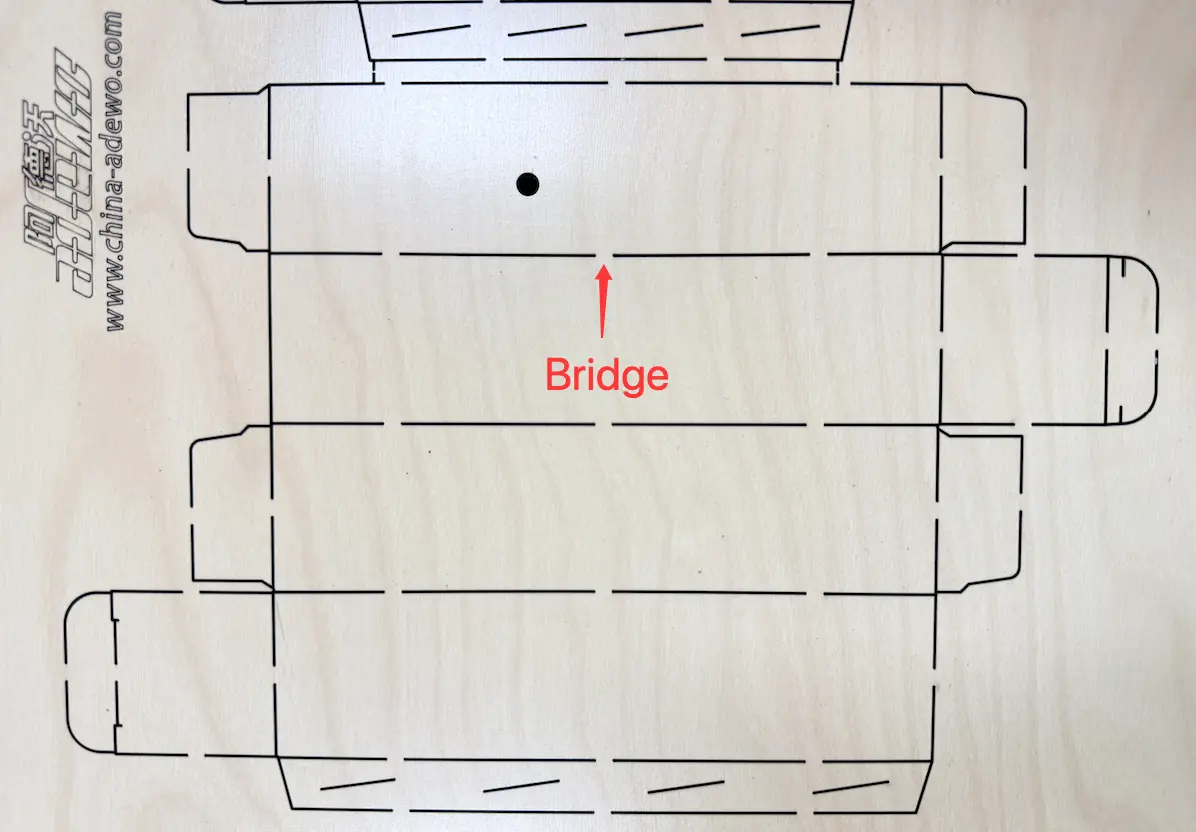

A vágólap különböző szakaszai közötti csatlakozási pontokat únHíd.

A megfelelően megtervezett híd segít megőrizni a vágódeszka általános stabilitását, és biztosítja, hogy a vágási és gyűrődési szabályok a megfelelő helyzetben maradjanak működés közben.

A hidak fő funkciói az acélbetétekben

1. Fenntartja a vágólap szilárdságát és integritását

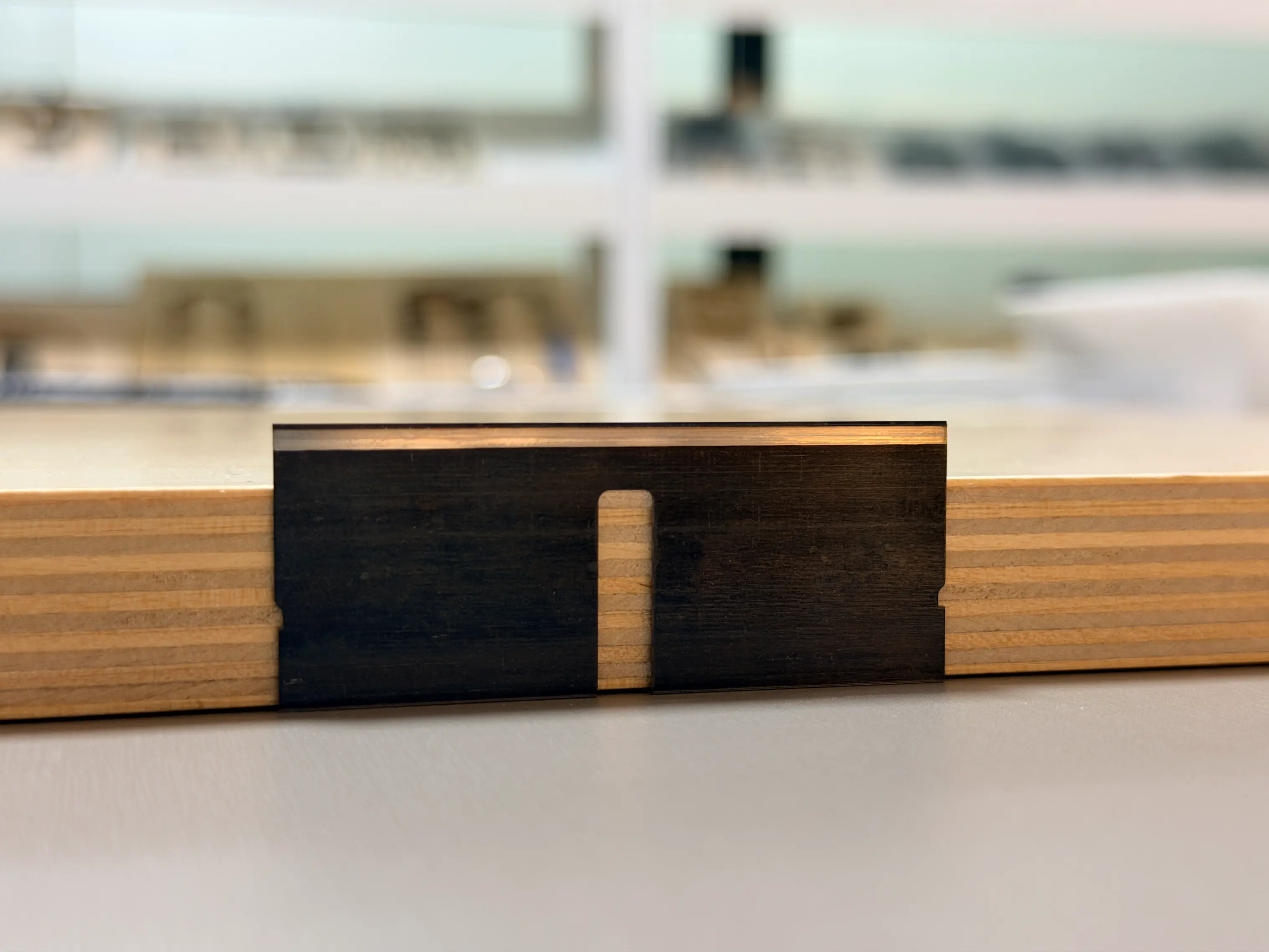

A vágólap lézeres vágása során sok vágási vonal és nyílás keletkezik.

Megfelelő hídtervezés nélkül a vágólap különböző részekre válhat szét, ami megnehezíti az összeszerelést és a kezelést.

A hidak segítenek:Tartsa a kockatáblát egy teljes szerkezetként

2. Tartsa az acélszabályokat a megfelelő helyzetben

A hidak a következő helyzetek megőrzésében is segítenek:

Vágási szabályok

Gyűrődési szabályok

Ez megakadályozza, hogy a szabályok külső erők hatására elmozduljanak a szerszám összeszerelése és a stancolási műveletek során.

A hidak típusai szélesség szerint

A híd szélességét általában a szerszám alkalmazásának és a vágóanyagnak megfelelően választják ki.

①Nagy híd

Szélesség: 6-10 mm

A nagy hidakat általában a következőkre használják:

• Hullámkarton doboz vágószerszámok
• Nagy teherbírású csomagolási alkalmazások

② Közepes híd

Szélesség: 2-5 mm

A közepes hidakat általában a következőkre használják:

• Összecsukható kartondoboz meghal
• A karton csomagolás meghal

③Kis híd

Szélesség: 2 mm alatt

A kis hidakat a következőkre használják:

Rövid vágó/gyűrő vonalak

Hogyan készülnek hidak a szerszámgyártásban?

Miután megértette a hidak fontosságát, sok matricagyártó megkérdezheti:

Milyen berendezésekkel lehet hidat készíteni acélból készült szabályzószerszámokban?

Hagyományosan a hidakat kézi hídgéppel (Manual Notcher) készítették.

Az automatizálási technológia fejlődésével azonban a modern Automatic Rule Hajlítógépek hatékonyabban és pontosabban tudják elvégezni a hídfeldolgozást.

Főleg három általános módszer létezik a hídkészítésre:

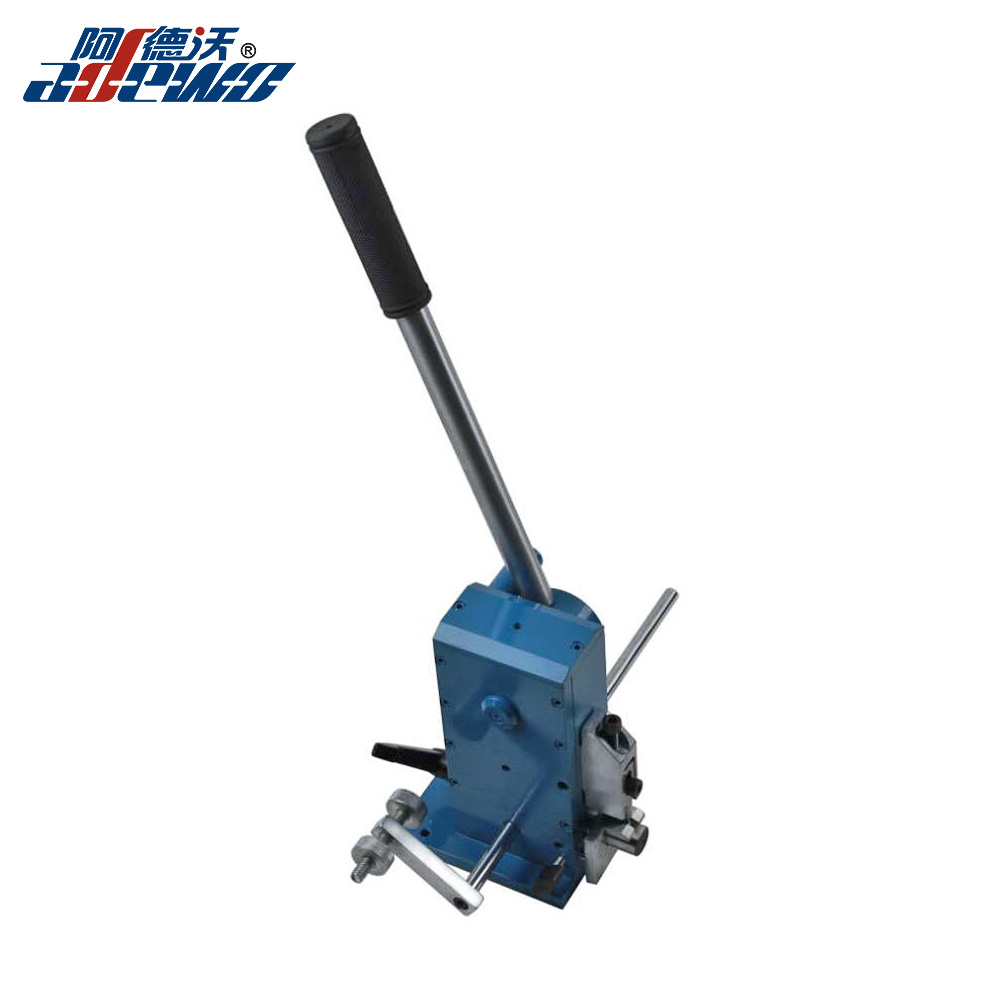

1. Kézi hídgép

A kézi hídgép az egyik hagyományos szerszám a szerszámgyártásban.

A kezelő manuálisan pozícionálja az acélvonalat, és megnyomja a hídszerszámot a szükséges csatlakozás létrehozásához.

Előnyök:

✔ Alacsony beruházási költség

✔ Alkalmas hídfeldolgozásra

Korlátozások:

A kézi hídkészítés azonban nagymértékben függ a kezelői tapasztalattól.

A kihívások közé tartozik:

• Alacsonyabb feldolgozási hatékonyság
• Lehetséges inkonzisztencia a híd helyzetében
• Különböző hídméretek a kezelő képességeitől függően
• Több időre van szükség az összetett szerszámokhoz

Alkalmasabb kis volumenű gyártáshoz vagy egyszerű szerszámos alkalmazásokhoz.

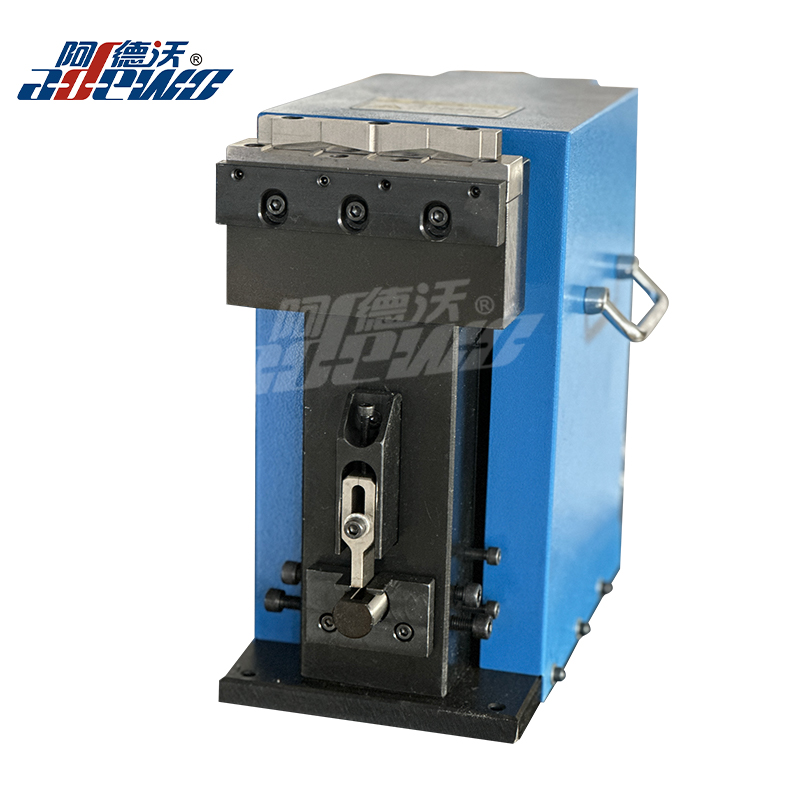

2. Pneumatikus hídgép

A pneumatikus hídgép sűrített levegőt használ a hidak létrehozásához acélvonalakon.

A kézi szerszámokhoz képest erősebb és stabilabb feldolgozást biztosít.

Előnyök:

✔ Egyenletesebb nyomás

✔ Csökkentett kezelői erőfeszítés

✔ Ismételt hídfeldolgozásra alkalmas

A pneumatikus áthidaló gépeket általában olyan szerszámgyártó üzemekben használják, amelyek nagyobb hatékonyságot igényelnek, mint a kézi feldolgozás.

Korlátozások:

• Még mindig kézi pozicionálást igényel
• Korlátozott automatizálás az integrált megoldásokhoz képest

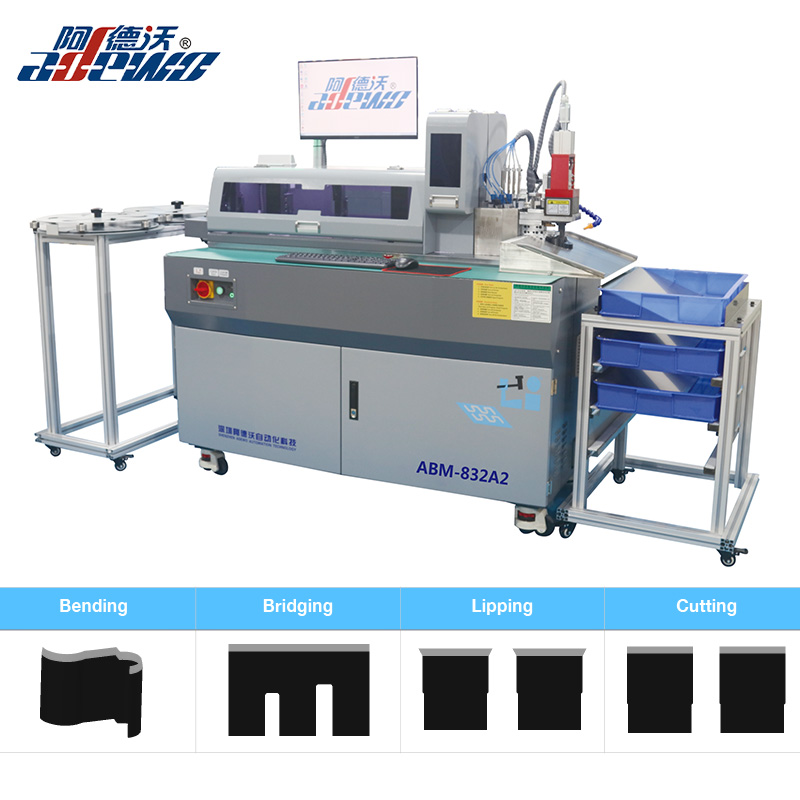

3. Automatikus szabályhajlító gép híd funkcióval

A modern automata szabályhajlító gépek integrálják a hídfeldolgozást az automatikus gyártási munkafolyamatba.

A gép képes feldolgozni:

• AutoHíd
• Automatikus ajkazás
• Automatikus vágás
• Automatikus hajlítás

Egyéb speciális funkciók

a szerszámrajz szerint.

Az automata vonalhajlító géppel történő hidak készítésének előnyei

1. Nagyobb pontosság

A gép a tervezési adatoknak megfelelően automatikusan feldolgozza a hídpozíciókat.

Előnyök:

✔ A híd pontos elhelyezkedése

✔ Egyenletes hídméret

✔ Jobb szerszámminőség

2. Magasabb termelési hatékonyság

A különböző gépek közötti mozgás helyett a kezelők több folyamatot is végrehajthatnak egy gépen.

Ez csökkenti:

• Kézi beállítási idő
• Gyártási lépések
• Kezelői munkaterhelés

3. Több funkció egy gépben

A hagyományos hídgépekkel összehasonlítva a modern automata hajlítók több műveletet is kombinálhatnak:

• Hajlítás
• Híd
• Ajkazás
• Vágás

Ez teljesebb megoldást kínál a modern szerszámkészítéshez.

Miért választ több matricagyártó automata hajlítógépet?

Mivel a csomagolások egyre összetettebbé válnak, és az ügyfelek gyorsabb szállítást igényelnek, a szerszámgyártóknak olyan berendezésekre van szükségük, amelyek javíthatják a hatékonyságot és a minőséget.

Az automata vonalhajlító gép nem csak hidakat készít, hanem teljes acélvonal-megmunkálási megoldást is nyújt.

A szerszámgyártási kapacitásukat bővíteni kívánó vállalatok számára az automatizálás fontos lépés a következő irányok felé:

• Magasabb termelékenység
• Jobb konzisztencia
• Csökkentett munkaerő-függőség
• Versenyképesebb szerszámgyártás
