A csomagolónyomtató-, papírdoboz-, színes doboz- és stancolási iparágakban a préselés pontossága és hatékonysága közvetlenül befolyásolja a későbbi stancolt gyártás minőségét. Ahogy a kis szériás, több specifikációjú és összetett strukturált csomagolótermékek iránti piaci kereslet folyamatosan növekszik, a hagyományos módszer, amely a kézi munkára támaszkodik az olyan folyamatok befejezéséhez, mint a hajlítás, jelölés és vágás, fokozatosan olyan problémákkal szembesül, mint az alacsony hatékonyság, a magas munkaerőköltségek és az instabil feldolgozási pontosság.
I. Mi az az ABM-832B1?
Az ABM-832B1 egy többfunkciós automata hajlítógép, amelyet a stancolt ipar számára fejlesztettek ki. Főleg a szerszámok automatikus adagolására, hajlítására, jelölésére, vágására és kapcsolódó feldolgozására használják a tervezési dokumentumok szerint.
A hagyományos kézi működtetéshez képest ez a berendezés több stancolási folyamatot képes integrálni egy gépbe, csökkentve az ismételt kézi mérés, pozicionálás és feldolgozás által okozott hibákat.
A berendezés 8-32 mm-es pengemagasságot támogat, és különböző vastagságú, például 0,45 mm, 0,53 mm, 0,71 mm és 1,05 mm-es pengék elhelyezésére alkalmas. A feldolgozási paraméterek szoftveren keresztül állíthatók be, hogy jobban megfeleljenek a különböző stancolt termékek feldolgozási igényeinek.
II. Többfunkciós integráció: Egy gép több feldolgozási eljárást hajt végre.
A berendezés alapvető funkciói a következők:

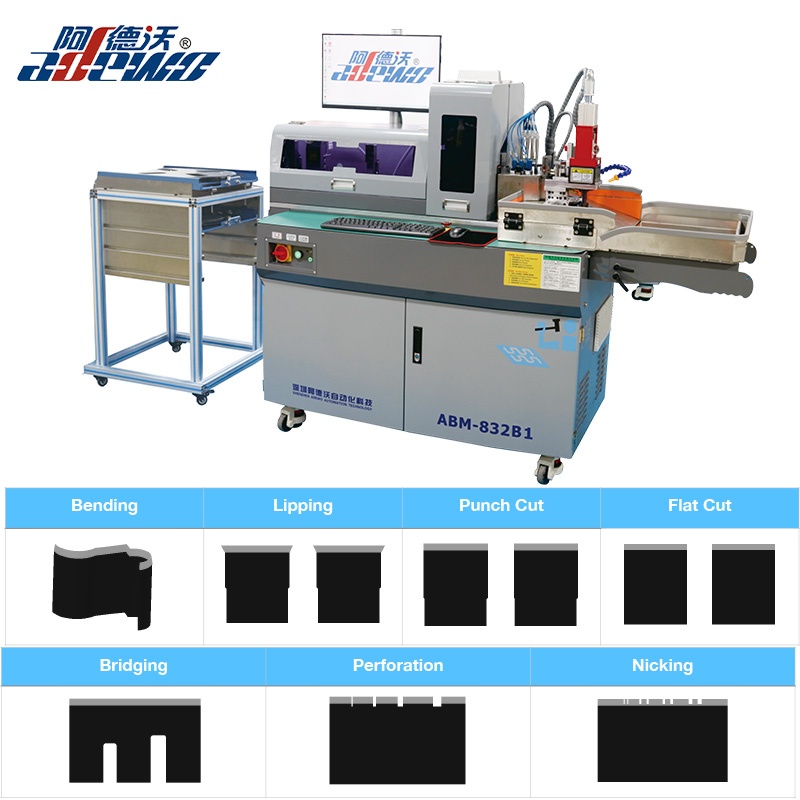

Hajlítás és bevágás és zökkenőmentes préselés (formavágás) és áthidaló és lapos vágás és lyuk / perforálás (opcionális)
A többfunkciós lyukasztószerszám-kombináció használatával a megfelelő feldolgozási módszerek választhatók ki a különböző szerszámszerkezeteknek megfelelően, csökkentve a különböző berendezések közötti folyamatváltozásokat. A hajlítási és nyírási funkciók integrált kialakítása nemcsak javítja a feldolgozási hatékonyságot, hanem csökkenti a biztonsági kockázatokat is a kézi működtetés során.
III. Nagy pontosságú adagolás az összetett stancolási megmunkálás igényeinek kielégítésére. A stancolt gyártásnál az adagolási pontosság döntő fontosságú tényező, amely befolyásolja a végső feldolgozás minőségét.

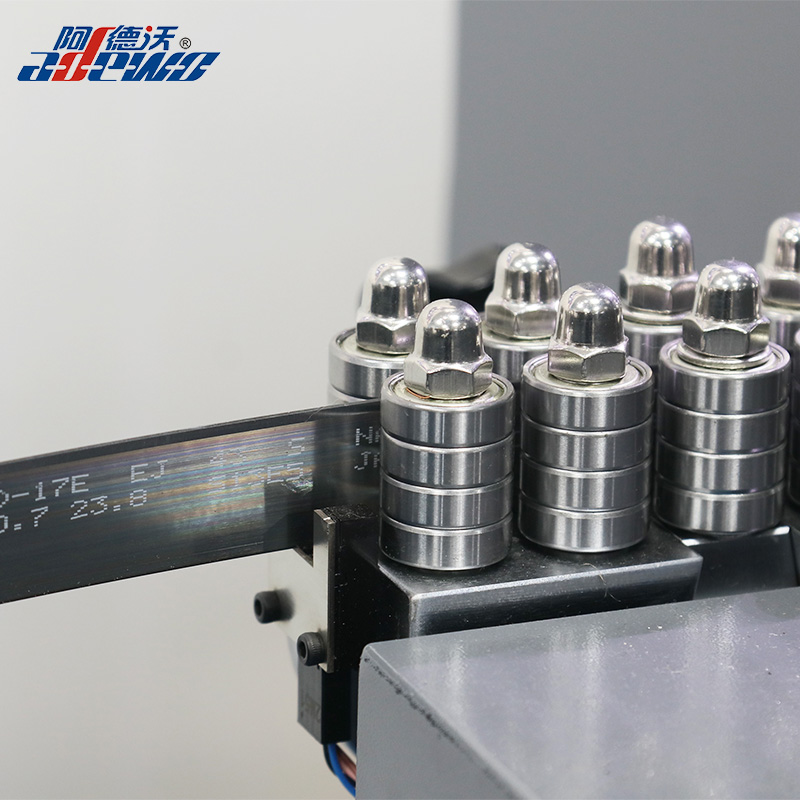

Az ABM-832B1 automatikus adagolórendszert használ, amelynek adagolási pontossága ±0,03 mm, minimális hajlítási mérete elöl 1,5 mm, hátul pedig 1,0 mm.
Eközben a berendezés több pontméretet is támogat, a legkisebb pontméret eléri a 0,2 mm-t. A pontszélesség és -mélység szoftverrel állítható be. Ez azt jelenti, hogy összetett vonalak, bonyolult szerkezetek és különféle méretű présformák kezelésekor a feldolgozás digitális paraméterekkel vezérelhető, csökkentve a kézi működtetés okozta méreteltéréseket.IV. A DXF és DWG fájlok közvetlen támogatása leegyszerűsíti a présforma-készítési folyamatot. A modern stancolt gyártás egyre inkább a digitális tervezésre támaszkodik.
Az ABM-832B1 támogatja a DXF és DWG fájlformátumokat, lehetővé téve, hogy integrálható legyen a szokásos stancolt tervezési munkafolyamatokkal.
Az alapvető munkafolyamat a következőképpen foglalható össze:
Tervezési fájlok → Megmunkálási adatok importálása → Szoftver paraméterek beállításai → Automatikus adagolás → Automatikus hajlítás/jelölés/vágás → Teljes stancolási megmunkálás
A digitális feldolgozási módszerek csökkenthetik az ismétlődő feladatokat, például a hagyományos kézi mérést, jelölést és pozicionálást, lehetővé téve, hogy a stancolások fokozatosan áttérjenek a kézi tapasztalaton alapuló műveletekről a szabványos és automatizált gyártásra.
V. Független öntőforma design teszi mainthuance és helyettesítent mokényelmes.

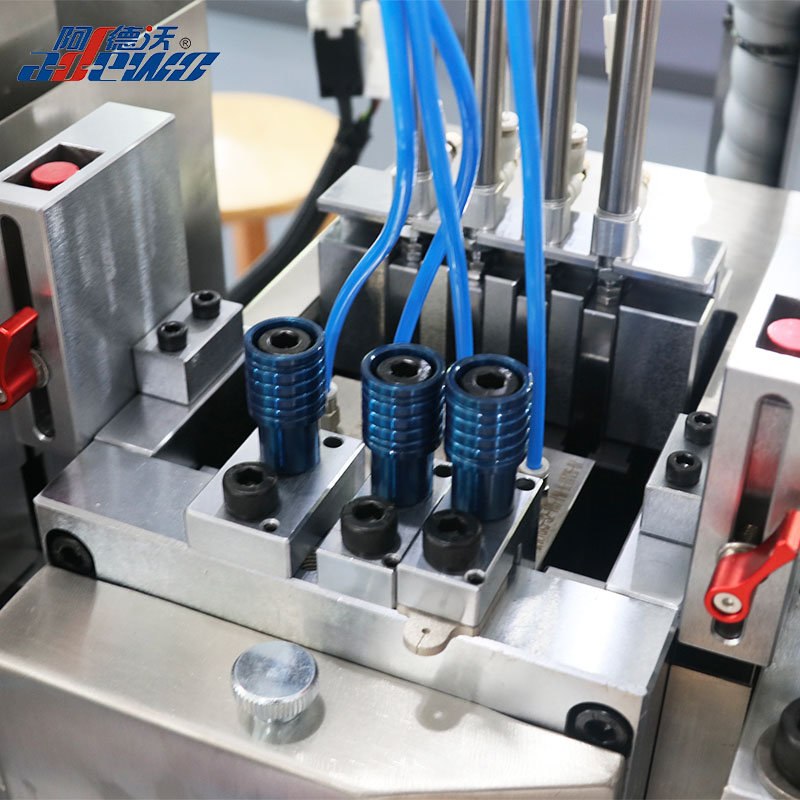

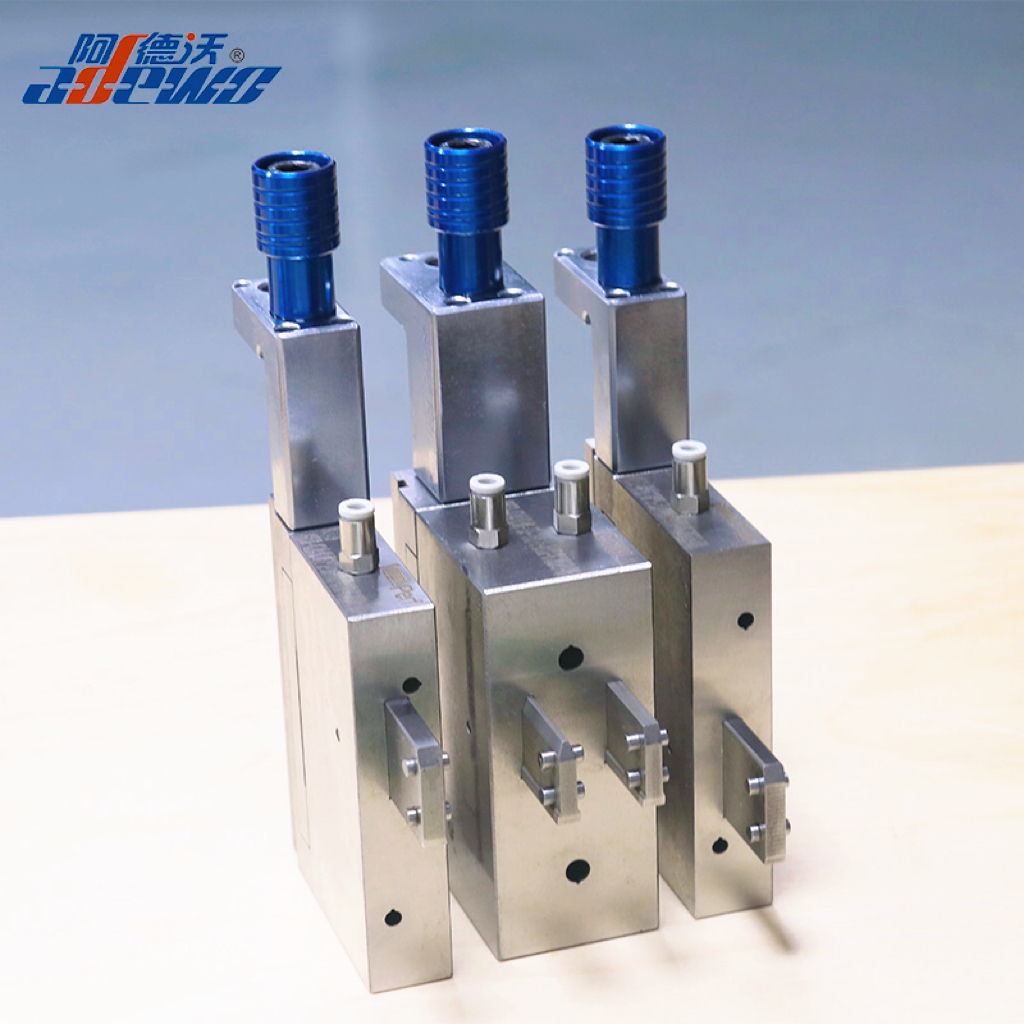

A berendezés szerkezetét tekintve az ABM-832B1 független formatervezést alkalmaz, és a gyártási igényeknek megfelelően a különböző feldolgozóeszközök cserélhetők.

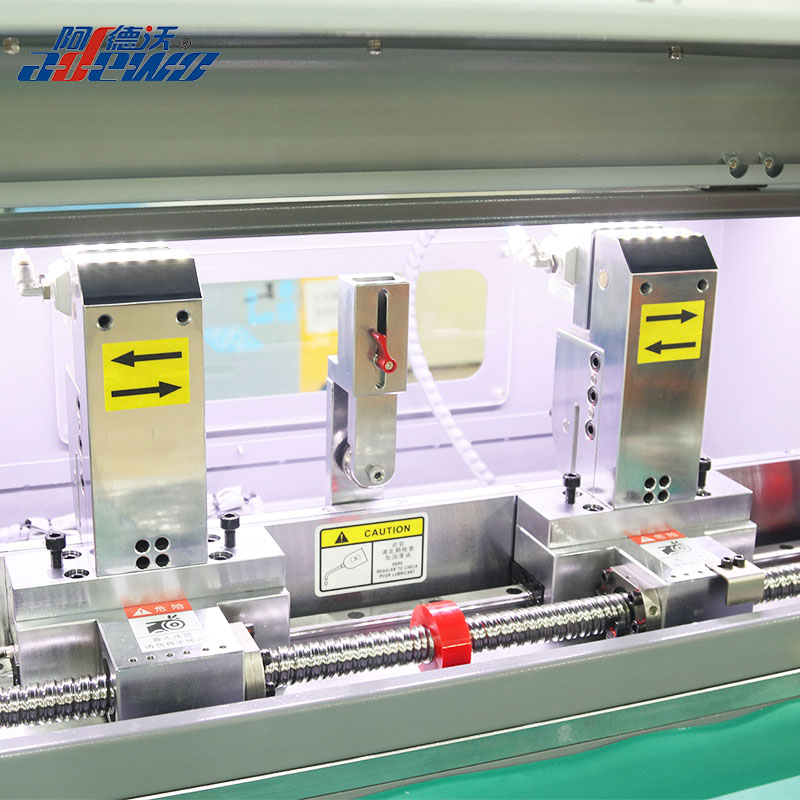

Eközben a berendezés Panasonic szervomotorral van felszerelve, és a kettős bilincsekkel és a csavaros vezetősínes folyamatos adagoló szerkezettel stabilabb folyamatos feldolgozást érhet el.
A vágószerszám-gyártók számára a független szerszámszerkezet nemcsak a napi karbantartást könnyíti meg, hanem a megmunkáló szerszámok gyors beállítását is lehetővé teszi a különböző termékkövetelményeknek megfelelően.
VI. Miniatűr kialakítás, kiegyensúlyozó termékionhatékonyság és térhasznosítás
A kis- és közepes méretű stancolt gyárak és csomagoló cégek számára a berendezések által elfoglalt alapterület is fontos szempont a vásárláskor.
Az ABM-832B1 teljes méretei körülbelül:
2600 × 750 × 1600 mm (hosszúság × szélesség × magasság)
A gép súlya körülbelül 480 kg, és viszonylag kompakt elrendezést tart fenn, miközben több feldolgozási funkciót is integrál, ami segíthet a vállalatoknak csökkenteni a gyártás során elfoglalt helyet.
Azoknak a vállalatoknak, amelyeknek javítaniuk kell stancolási képességeiket korlátozott gyári területen belül, ez a "miniatürizált + multifunkcionális" kialakítás bizonyos gyakorlati értékkel bír.Fontos paraméterek: Késmagasság 8-32
Pengevastagság 1, 1,5, 2, 3 pt
A minimális hajlítási sugár elöl 1,5, a minimális hajlítási sugár hátul 1,0, az adagolási pontosság 0,03, a hajlítási síkság ±0,2.
Alapfunkciók: hajlítás, áthidalás, zökkenőmentes lyukasztás, lapos vágás, csőrvágás, pöttyös. Opcionális tartozékok: lyukasztó fogak és lyukasztás.
| Választható szabályvastagság | 0,45,0,53,0,71,1,05mm |
| Támogatott szabálymagasság | 8-32 mm |
| Elülső min. Hajlítási méret | 1,5 mm |
| Vissza Min. Hajlítási méret | 1,0 mm |
| Etetés Precision | ±0,03 mm |
| Hajlítási laposság | 0,2 mm |
| Alapfunkciók | Hajlítás, bemetszés, formázás, kivágás, áthidalás, lapos vágás |
| Opcionális funkciók | Perforáció, Lyuk |
VII. Az automatizált vágóberendezések a hatékonyság növelésének fontos irányává válnak az iparban.
Ahogy a csomagolóiparA személyre szabás, a kis tételek, a változatosság és a gyors szállítás felé mozdul el, a hagyományos gyártási modell, amely a kézi stancolásra támaszkodik, egyre növekvő hatékonysági nyomással néz szembe.
Az automata hajlítóberendezések értéke nem csupán a „kézi munka helyettesítése”, hanem ami még fontosabb, hogy a szerszámkészítési folyamatot stabilabbá és ellenőrizhetőbbé teszik digitális fájlok, automatikus adagolás és szabványos feldolgozási paraméterek révén.
Az ABM-832B1 számos funkciót integrál, például hajlítást, bevágást, vágást, áthidalást és nyomótalpat, valamint ±0,03 mm-es adagolási pontosságot, valamint támogatja a DXF és DWG fájlokat, így kompaktabb és hatékonyabb automatizált feldolgozási megoldást biztosít a stancolt vágógépek gyártói számára.
Cégek számáraA kézi munkától való függés csökkentése, a szerszámgyártás hatékonyságának javítása és a gyártásautomatizálás további fejlesztése érdekében az ilyen típusú többfunkciós automata hajlítóberendezések a termelési kapacitás növelésének fontos lehetőségévé válnak.
