A szerszámgyártó iparban az acélszabály a szerszám élvonala. Pontossága meghatározza minden felvágott doboz, karton vagy csomagoló termék minőségét. A még a milliméter töredékével is pontatlanul meghajlított acélrudak olyan szerszámot eredményeznek, amelyet nem lehet tisztán vágni, ami költséges gyártási hulladékhoz vezet. Évtizedeken át az acélszabály hajlítása kézi folyamat volt, amely képzett kezelőket igényelt kéziszerszámok és fizikai sablonok használatához. Az eredmények csak annyira voltak jók, amennyire a kezelő képességei voltak, és nehéz volt elérni a következetességet. Az automatikus hajlító bevezetése átalakította ezt a folyamatot, és a számítógépes numerikus vezérlés pontosságát az acél hajlítási szabályai közé hozta.

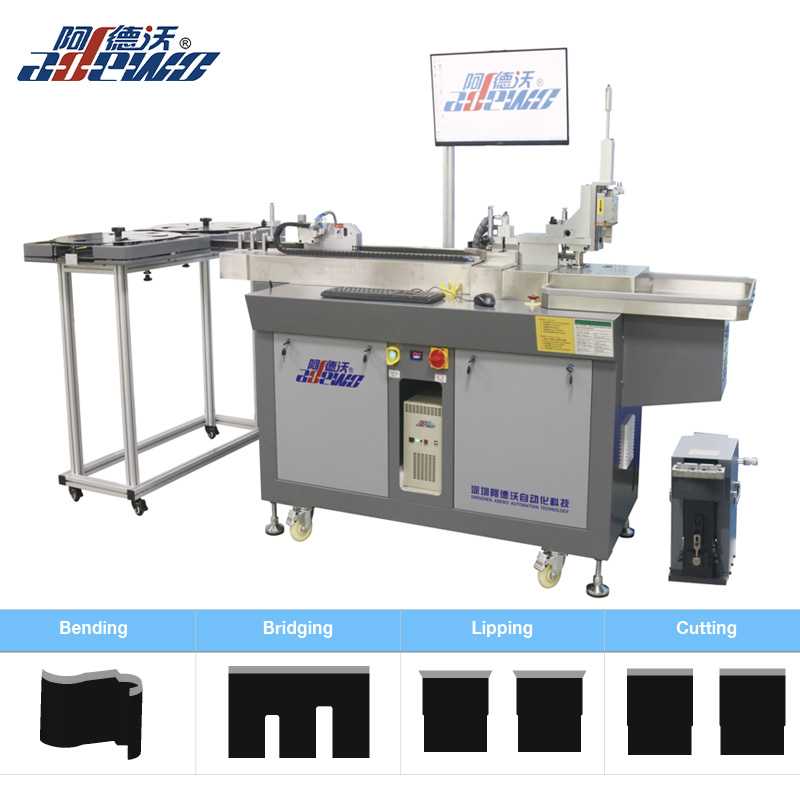

Az automatikus hajlító pontosságának lényege a hajlítási funkcióban rejlik. Ez a funkció nem egyszerű mechanikus művelet; ez a szervomotorok, a precíziós szerszámok és a valós idejű vezérlőalgoritmusok kifinomult összjátéka. AAuto Bender alapmodellAz Adewo Automation Equipment Co., Ltd. által tervezett, egyenletes, nagy pontosságú hajlításokat úgy tervezték, hogy megfeleljenek a modern szerszámgyártás szigorú követelményeinek. Ez a cikk a hajlítási funkció technikai elemzését tartalmazza, elmagyarázva azokat a mechanizmusokat, amelyek lehetővé teszik az acélvonal pontos alakítását. Megvizsgáljuk a szervovezérlő rendszert, a hajlító szerszámok geometriáját, az anyagvisszarugózást figyelembe vevő kompenzációs algoritmusokat és a minőségellenőrzési intézkedéseket, amelyek biztosítják minden hajlítás pontosságát.
Az automatikus hajlító hajlító funkciója az a mechanikus és elektronikus rendszer, amely egy egyenes hosszúságú acélvonalat precíz formájú vágóélmé alakít. Az acélszabály egy edzett acélszalag, amelynek egyik oldalán éles vágóél, a másikon fogazott vagy sima test található. A szerszámgyártásban használják a szerszám vágási útvonalának létrehozására. Az automatikus hajlító egyenes szabályt vesz fel, betáplálja a hajlítófejbe, majd egy sor hajlítást hajt végre a kívánt forma létrehozásához. A hajlítási funkciónak képesnek kell lennie különböző szögű (jellemzően 90 fokos, de más szögű) és sugarú hajlítások létrehozására is, nagy pontossággal és ismételhetőséggel.
A hajlítási funkció több kulcselemből áll. Az első az előtoló mechanizmus, amely az acélszabályt minden hajlításhoz a megfelelő pozícióba viszi. Az adagoló mechanizmus precíziós görgőket vagy megfogórendszert használ a szabály pontos mozgatásához. A második komponens a hajlítófej, amely a hajlítást ténylegesen alkotó szerszámokat tartalmazza. A hajlítófej általában egy hajlító lyukasztó és egy matrica kombinációját vagy egy görgőkészletet használ az acélvonal deformálásához. A harmadik komponens a vezérlőrendszer, amely a programozott minta alapján koordinálja az előtolási és hajlítási műveleteket. A vezérlőrendszer szervomotorokat használ az előtoló és hajlító tengelyek meghajtására, biztosítva a mozgások pontosságát és megismételhetőségét.
A hajlítási funkció pontosságát ezen alkatrészek pontossága és az azokat kezelő vezérlőalgoritmusok határozzák meg. atAdewo Automation Equipment Co., Ltd., az alapmodell Auto Bender-ünket úgy terveztük, hogy a hajlítási pozícióban +/- 0,1 mm-es, a hajlítási szögben pedig +/- 0,5 fokos hajlítási pontosságot érjen el. Ez a pontossági szint elengedhetetlen a jó minőségű csomagoláshoz szükséges szigorú tűréseknek megfelelő matricák előállításához. Az alábbi táblázat összefoglalja a hajlítási funkció kulcsfontosságú összetevőit és azok szerepét.
| Összetevő | Funkció | Hatás a pontosságra |
| Takarmányozási mechanizmus | Előrehozza az acélvonalat a hajlítási helyzetbe | Meghatározza a kanyar helyének pontosságát a szabály mentén |
| Hajlító fej | Kialakítja a hajlítást az acélvonalban | Meghatározza a hajlítási szög és a sugár pontosságát |
| Szervo motorok | Hajtsa meg az előtoló és hajlító tengelyeket | Biztosítsa a mozgás pontosságát és megismételhetőségét |
| Vezérlőrendszer | Koordinálja az előtolási és hajlítási műveleteket | Biztosítja a helyes sorrend és paraméterek használatát |
| Szerszámozás | A kanyart alkotó ütések vagy hengerek | Meghatározza a hajlítás minőségét és a szerszám élettartamát |
A szervovezérlés az alapja a hajlítási funkció pontosságának. A szervomotor olyan motor, amely visszacsatoló eszközzel van felszerelve, jellemzően egy kódolóval, amely jelenti a motor helyzetét és sebességét a vezérlőnek. A vezérlő összehasonlítja a tényleges pozíciót a parancsolt pozícióval, és beállítja a motor bemenetét a hiba minimalizálása érdekében. Ez a zárt hurkú vezérlés elengedhetetlen a precíz és megismételhető mozgás eléréséhez. Az automatikus hajlítóban az előtoló tengelyt és a hajlítási tengelyt egyaránt szervomotorok hajtják. Az előtolási tengelynek minden hajlításnál a pontos pozícióba kell mozgatnia az acélvonalat. A hajlítási tengelynek a pontos szögben kell elforgatnia a hajlítószerszámot. Bármilyen hiba ezekben a tengelyekben pontatlan hajláshoz vezet.
A szervorendszerek pontosságát több tényező határozza meg, többek között a kódoló felbontása, a mechanikai rendszer merevsége és a vezérlési algoritmus minősége. A nagy felbontású kódoló nagyon kis pozícióváltozásokat képes érzékelni, lehetővé téve a vezérlő számára a finom beállítások elvégzését. A merev mechanikai rendszer biztosítja, hogy a motor mozgása holtjáték vagy hajlítás nélkül továbbadjon a szerszámnak. A jól hangolt vezérlő algoritmus biztosítja, hogy a motor gyorsan és zökkenőmentesen reagáljon a parancsokra, túllövés vagy rezgés nélkül. Az Adewo Automation Equipment Co., Ltd.-nél az alapmodell Auto Benderünk nagy felbontású abszolút kódolókat és merev mechanikus szerkezetet használ a precíz szervovezérlés érdekében. Vezérlőalgoritmusainkat úgy hangoltuk, hogy gyors, stabil választ adjanak az acél hajlítási igényekre.
A következő táblázat összehasonlítja a szervovezérelt hajlítási funkció teljesítményét a léptetőmotorral vezérelt hajlítási funkcióval. A léptetőmotorok egy másik gyakori lehetőség a mozgásvezérlésre, de korlátai vannak a pontosságban és a nyomatékban.
| Paraméter | Szervo vezérlés | Léptetőmotor vezérlés |
| Visszacsatolás | Zárt hurkú (kódoló) | Nyílt hurok (nincs visszajelzés) |
| Pozíciópontosság | Magas (+/- 0,01 mm jellemző) | Közepes (+/- 0,05 mm tipikus) |
| Ismételhetőség | Kiváló | Jó |
| Nyomaték nagy sebességnél | Magas | Csökken a sebességgel |
| Elveszett lépések kockázata | Nincs (zárt hurkú) | Túlterhelés alatt lehetséges |
| Költség | Magasabb | Alacsonyabb |
A szervovezérlés használata az alapmodell Auto Benderben a fő oka a kiváló hajlítási pontosságnak. A zárt hurkú visszacsatolás biztosítja, hogy a gép mindig pontosan ismerje az előtoló és hajlító tengelyek helyzetét, és az esetleges hibákat valós időben tudja kijavítani. Ez különösen fontos a nagy szilárdságú acél szalagok hajlításánál, amelyek nagyobb erőket igényelnek, és a léptetőmotor lépcsőfokok elvesztését okozhatják. A szervovezérléssel a gép megőrzi pontosságát még nehéz körülmények között is.
A hajlítószerszám geometriája egy másik kritikus tényező a pontos hajlítások elérésében. A szerszám a hajlító lyukasztóból és a hajlítószerszámból, vagy egyes kiviteleknél egy formázóhenger-készletből áll. A szerszám alakja és méretei meghatározzák a hajlítás sugarát és szögét. A szerszámokat úgy kell megtervezni, hogy megfeleljenek az acélszabály tulajdonságainak, beleértve a vastagságát, keménységét és a kívánt hajlítási sugarat. A szerszám és a szabály közötti eltérés pontatlan hajlításokat, repedéseket vagy túlzott szerszámkopást eredményezhet.
A hajlítási pontosságot befolyásoló kulcsfontosságú szerszámparaméterek a lyukasztó sugár, a szerszámnyílás és a szerszám szöge. Az ütési sugár határozza meg a hajlítás belső sugarát. A szerszám nyílása határozza meg a hajlított anyag mennyiségét és a visszarugózási jellemzőket. A szerszám szöge határozza meg a hajlítás végső szögét. Egy szabványos 90 fokos hajlításnál a szerszám szöge általában 90 fok, de a lyukasztót és a szerszámot úgy kell megtervezni, hogy figyelembe vegyék az acélszabály visszaugrását. A visszarugaszkodás az anyag azon tendenciája, hogy a hajlítóerő megszüntetése után részben visszanyeri eredeti alakját. A 90 fokos hajlítás eléréséhez a szerszámnak túl kell hajlítania a szabályt például 92 fokra, hogy az 90 fokra visszaugorjon.
Az alapmodell Auto Bender szerszámai kiváló minőségű szerszámacélból készülnek, és precíziós köszörüléssel biztosítják a pontos méreteket. A szerszámokat gyors váltásra is tervezték, így a kezelő minimális állásidővel válthat a különböző hajlítási sugarak és szögek között. Üzemünk az Adewo Automation Equipment Co., Ltd.-nél. szerszámozási lehetőségek széles skáláját kínálja, amelyek megfelelnek a különböző acélszabály-típusoknak és hajlítási követelményeknek. Az alábbi táblázat összefoglalja a legfontosabb szerszámparamétereket és azok hatását a hajlítási pontosságra.
| Szerszámozási paraméter | Funkció | Hatás a hajlítási pontosságra |
| Lyukasztósugár | Meghatározza a hajlítás belső sugarát | Közvetlenül befolyásolja a hajlítási sugár pontosságát |
| Megnyitás | Meghatározza a hajlított anyag mennyiségét | Befolyásolja a visszarugást és a végső szöget |
| Die Angle | Meghatározza a hajlítás végső szögét | Kompenzálnia kell a visszaugrást |
| Szerszám Anyaga | Meghatározza a szerszám élettartamát és kopásállóságát | Befolyásolja a hosszú távú pontosságot |
A szerszámok kialakítása mellett a szerszámok igazítása is kritikus fontosságú. Ha a lyukasztó és a matrica nincs tökéletesen egy vonalban, a kanyar ferde lesz, és a szabály elfordulhat. Az alapmodell Auto Benderünk precíziós vezetőket és merev keretet használ annak biztosítására, hogy a szerszámok egy vonalban maradjanak működés közben. Ezt a beállítást a rutin karbantartási eljárásaink részeként ellenőrizzük és karbantartjuk.
A Springback a pontos hajlítás ellensége. Amikor egy acélvonalat meghajlítanak, az anyag képlékeny és rugalmas deformáción megy keresztül. A képlékeny alakváltozás maradandó, de a rugalmas alakváltozás a hajlítóerő eltávolításával helyreáll. Ez a helyreállítás azt eredményezi, hogy a szabály visszaugrik, és olyan hajlítási szöget eredményez, amely kisebb, mint a szög, amelyre meghajlították. A visszaugrás mértéke a szabály anyagtulajdonságaitól, vastagságától és a hajlítási sugártól függ. Ha a visszarugózást nem kompenzáljuk, a végső hajlítási szög pontatlan lesz.
A pontos hajlítás eléréséhez az automatikus hajlítónak túl kell hajlítania a szabályt, hogy kompenzálja a visszarugást. A túlhajlítás mértékét egy rugós kompenzációs algoritmus határozza meg. Ez az algoritmus a szabály anyagtulajdonságain és a hajlítási geometrián alapul. Az algoritmus kiszámítja a szükséges túlhajlítási szöget, és utasítja a hajlítási tengelyt, hogy mozogjon ebbe a szögbe. A hajlítóerő feloldásakor a szabály visszaugrik a kívánt szögbe. A kompenzációs algoritmus pontossága kritikus a hajlítási függvény általános pontossága szempontjából.
Az Adewo Automation Equipment Co., ltd.-nél az alapmodell Auto Bender kifinomult visszarugózási kompenzációs algoritmust használ, amely különböző acélszabály-típusok kiterjedt tesztelésén alapul. Az algoritmus figyelembe veszi a szabály vastagságát, keménységét és a kívánt hajlítási sugarat. A kezelő egyszerűen megadja a kívánt hajlítási szöget és sugarat, és a gép automatikusan kiszámítja a szükséges túlhajlítást. A következő táblázat példát mutat be a rugóvisszatérítés kompenzációjára különböző acélvonalvastagságok esetén.
| Szabályvastagság (mm) | Kívánt hajlítási szög | Túlhajlítási szög (tipikus) | Springback kompenzáció |
| 0,71 mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
A visszarugózási kompenzációs algoritmus az alapmodell Auto Bender kulcsfontosságú jellemzője. Lehetővé teszi, hogy a gép pontos kanyarokat készítsen anélkül, hogy manuális próba-hiba beállításokra lenne szükség. Ez nemcsak a pontosságot javítja, hanem a termelékenységet is növeli a beállítási idő és az anyagpazarlás csökkentésével.
A pontos hajlítások elérése egy dolog; Ennek a pontosságnak az idő múlásával történő fenntartása egy másik dolog. Az automatikus hajlító hajlító funkciója ki van téve a kopásnak, a termikus sodródásnak és egyéb olyan tényezőknek, amelyek ronthatják a teljesítményét. Annak érdekében, hogy a gép továbbra is pontos íveket produkáljon, elengedhetetlen egy ellenőrzési és karbantartási program. Ennek a programnak tartalmaznia kell a rendszeres kalibrálást, a szerszámok ellenőrzését és a gép pontosságának ellenőrzését próbavágásokkal.
Az ellenőrzési folyamat jellemzően abból áll, hogy egy tesztszabályt egy ismert mintára hajlítanak, majd megmérik a kapott alakzatot. A méréseket összevetik a programozott méretekkel. Ha az eltérések meghaladják az elfogadható tűréshatárt, a gépet be kell állítani vagy újra kell kalibrálni. A tesztmintának különféle hajlítási szögeket és sugarakat kell tartalmaznia, hogy biztosítsa a gép pontosságát a teljes tartományban. A tesztet rendszeres időközönként kell elvégezni, például minden műszak elején vagy szerszámcsere után.
Az Adewo Automation Equipment Co., Ltd.-nél az alábbi ellenőrzési és karbantartási ütemtervet ajánljuk az alapmodell autóhajlítóhoz:
Az alábbi táblázat összefoglalja a hajlítási funkció ellenőrzési és karbantartási feladatait.
| Feladat | Frekvencia | Cél |
| Szerszámok szemrevételezése | Napi | Kopás vagy sérülés észlelése |
| Tesztelje a hajlítási mintát | Heti | Ellenőrizze a gép pontosságát |
| Mozgó alkatrészek kenése | Heti | Csökkentse a kopást és biztosítsa a sima mozgást |
| Szervomotorok átvizsgálása | Havi | Biztosítsa a megfelelő működést és észlelje a kopást |
| Teljes kalibrálás | Évente | Állítsa vissza a gépet a gyári előírásoknak megfelelően |
A strukturált ellenőrzési és karbantartási program követésével az alapmodell automatikus hajlítógépünk felhasználói biztosíthatják, hogy gépük hosszú éveken át pontos hajlításokat produkál. Üzemünk átfogó képzést és támogatást nyújt ügyfeleinknek ezen eljárások végrehajtásában.
1. kérdés: Mi a tipikus hajlítási pontosság az alapmodell automatikus hajlítógépeknél?
Válasz: Az alapmodell Auto Bender tipikus hajlítási pontossága +/- 0,1 mm hajlítási helyzetre és +/- 0,5 fok hajlítási szögre. Ez a pontossági szint alkalmas a legtöbb acélszerszámos szerszámgyártási alkalmazáshoz. A még nagyobb pontosságot igénylő alkalmazásokhoz fejlett modelleket kínálunk nagyobb felbontású kódolókkal és kifinomultabb kompenzációs algoritmusokkal.
2. kérdés: Az automatikus hajlító hajlíthatja az acélt különböző vastagságokkal?
Válasz: Igen, az alapmodell Auto Bender különböző vastagságú acélvonalat képes hajlítani. A gép vezérlőrendszere tartalmazza a hajlítási paraméterek adatbázisát a különböző szabálytípusokhoz és vastagságokhoz. A kezelő egyszerűen kiválasztja a szabály típusát és vastagságát, a gép pedig automatikusan beállítja a hajlítási paramétereket, beleértve a visszarugózási kompenzációt is. Ez a gépet rendkívül sokoldalúvá és könnyen használhatóvá teszi.
3. kérdés: Hogyan kezeli az automatikus hajlító a különböző hajlítási sugarakat?
Válasz: Az automatikus hajlító különböző hajlítási sugarakat képes kezelni különböző szerszámkészletek használatával. A lyukasztó és a matrica úgy változik, hogy megfeleljen a kívánt hajlítási sugárnak. A gép vezérlőrendszere a szerszámgeometriával van programozva, így automatikusan beállítja a hajlítási paramétereket a megfelelő sugár eléréséhez. A szerszámcsere jellemzően gyors és egyszerű, így a kezelő minimális állásidővel válthat a különböző sugarak között.
4. kérdés: Mekkora a maximális hajlítási szög, amelyet az automatikus hajlító képes elérni?
Válasz: A maximális hajlítási szög a szerszámoktól és a gép kialakításától függ. Normál beállítás esetén a gép akár 90 fokos íveket is képes elérni. Speciális alkalmazásokhoz egyedi szerszámok is biztosíthatók más szögek eléréséhez, beleértve a hegyes és tompa íveket. Üzemünk az Adewo Automation Equipment Co., Ltd.-nél. egyedi szerszámokat tud biztosítani az egyedi követelményeknek megfelelően.
5. kérdés: Hogyan biztosítja az automatikus hajlító, hogy a kanyarok a szabály mentén a megfelelő helyzetben legyenek?
Válasz: Az automatikus hajlító precíziós előtolási mechanizmust használ, hogy az acélvonalat minden hajlításhoz a megfelelő pozícióba állítsa. Az adagoló mechanizmust szervomotor hajtja, és a gép CNC rendszere vezérli. Az előtolási pozíció minden kanyarhoz programozva van, és a zárt hurkú szervovezérlés biztosítja a szabály pontos pozícionálását. A gép egy érzékelőrendszert is használ a szabály élének érzékelésére és az előtolás helyzetének ellenőrzésére.
Az automatikus hajlító hajlító funkciója egy kifinomult rendszer, amely egyesíti a precíziós mechanikát, a fejlett szervovezérlést és az intelligens szoftvert az acélvonal pontos alakításához. A hajlítási funkció pontosságát az előtolási és hajlítási tengelyek pontossága, a szerszámok geometriája, a visszarugózási kompenzációs algoritmus hatékonysága, valamint az ellenőrzési és karbantartási program szigorúsága határozza meg. Az Adewo Automation Equipment Co., Ltd. alapmodellje. Úgy tervezték, hogy a legmagasabb szintű pontosságot és megismételhetőséget biztosítsa, lehetővé téve a matricakészítők számára, hogy magabiztosan készítsenek kiváló minőségű matricákat.
Ha javítani szeretné acélszerszámos szerszámkészítési műveletei pontosságát és hatékonyságát, kérjük, tudjon meg többet az alapmodell automatikus hajlítógépünkről. Szakértői csapatunk készséggel áll rendelkezésére, hogy megvitassa egyedi igényeit, és bemutassa, hogyan tud gépünk megfelelni az Ön igényeinek.
Lépjen kapcsolatba az Adewo Automation Equipment Co., Ltd.-vel. mahogy többet megtudjon az alapmodell automatikus hajlítónkról, és arról, hogyan javíthatja a szerszámkészítési pontosságot.
