Az acélszabálytól a kész vágásig: Adewo új alkalmazotti képzése

  A szerszámgyártó berendezések iparába belépő új alkalmazott számára önmagában nem elegendő a gép specifikációinak elsajátítása. Ahhoz, hogy megértsük, miért van szükség matricakészítő gépre, fontos először megérteni, mi történik a szabállyal, mielőtt az egy kész szerszám részévé válik.

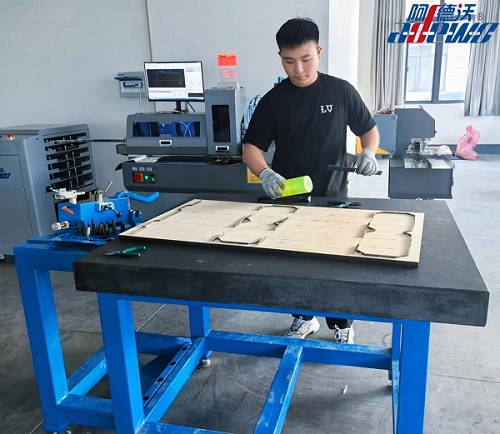

  A közelmúltban az Adewo tréninget szervezett új alkalmazottak számára, amely az acélszerelvény-gyártás alapjaira összpontosított. A képzés kiterjedt a matrica alapvető felépítésére, a vágási szabályok és a gyűrődési szabályok közötti különbségre, a szabályképzésre, a szabályvágásra és előkészítésre, valamint a hegesztésre és az összeszerelésre. Ezekkel a témákkal segítették az alkalmazottakat az egyes gyártási folyamatok és a modern szerszámgyártó műhelyekben használt berendezések összekapcsolásában.

Az egyenes szabálytól a kialakult szabályig

  A szerszámgyártáshoz használt acélszabály egyenes acélszalagként kezdődik, de sok kész szerszám megköveteli, hogy a szabály kövessék az íveket, sarkokat, íveket és a szerszám kialakítása által meghatározott egyéb kontúrokat. Ezért az egyenes vonalat meg kell alakítani, mielőtt beszerelhető a vágólapba.

Itt válik kulcsfontosságú folyamattá a szabályhajlítás

  A képzés során az alkalmazottak megtanulták, hogy egy acélszabály meghajlítása nem egyszerűen a szalag ívbe kényszerítése. Az acél hajlítása során a deformáció egy része rugalmas. A hajlítóerő feloldása után az anyag visszanyeri eredeti alakját. Ezt a jelenséget rugózásnak nevezik, és figyelembe kell venni összetett alakzatok kialakításakor.

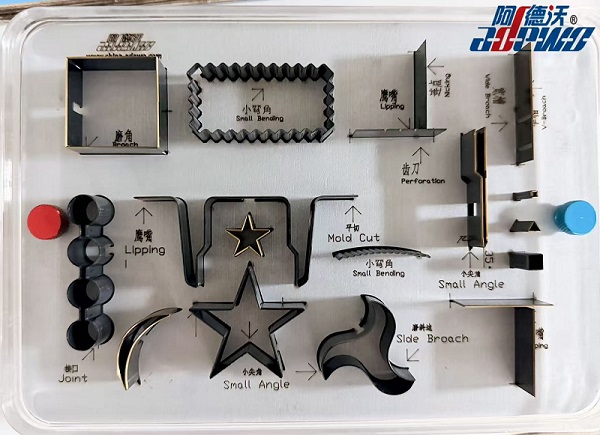

  Egy matrica sok egymást követő ívet, különböző szögeket és ívelt szakaszokat tartalmazhat. Ha minden kanyar kissé eltér a tervezett pozíciótól, ezek a hibák felhalmozódhatnak, és befolyásolhatják a szabály végső kontúrját.

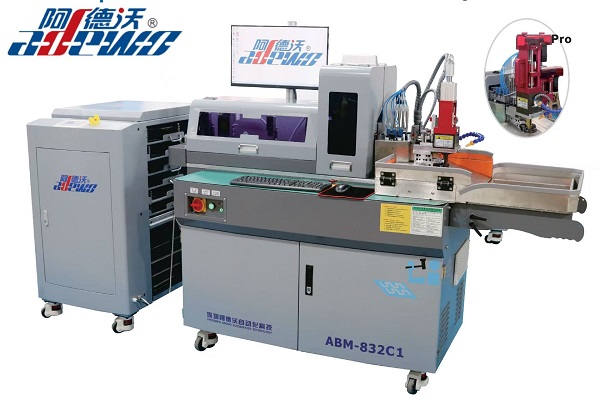

  Itt válik hasznossá az automatikus szabályhajlítási technológia. Az automatikus hajlító a kívánt alaknak és hajlítási sorrendnek megfelelően dolgozza fel a szabályt, segítve az egyenes szabályt a kívánt kontúrra formálni, kevésbé támaszkodva az ismételt kézi beállításra.

  Az Adewo automata hajlítógépeit az ilyen típusú szabályalkotási folyamatokra tervezték, összekapcsolva a hajlítási műveletet a szerszám kialakításának követelményeivel.

  Ha létrejött, a szabálynak illeszkednie kell a vágólap megfelelő hornyába. Ezért a hajlítási pontosság nemcsak a szabály alakját befolyásolja, hanem azt is, hogy az hogyan illeszkedik az előkészített matricalaphoz.

A vágási szabálynak és a gyűrődési szabálynak különböző feladatai vannak

  Egy másik fontos tudáspont a vágási szabály és a gyűrődési szabály közötti különbség volt. A vágási szabálynak kihegyezett éle van, és az anyag vágására szolgál. A gyűrődési szabály nem működik vágóélként. Ehelyett egy gyűrődést hoz létre, amely segít az anyagnak egy ellenőrzött vonal mentén történő összehajtásában. Mindkettő beépíthető ugyanabba a szerszámba, de különböző funkciókat látnak el a stancolási folyamat során.

  Például egy kartonszerszámnál a vágási szabályok határozzák meg a csomagolás külső alakját, míg a gyűrődési szabályok határozzák meg, hogy a tábla hol fog hajtani. Ennek a különbségnek a megértése segít az új alkalmazottaknak abban, hogy felismerjék, miért kell különböző típusú szabályokat készíteni és elhelyezni a szerszám kialakítása szerint.

Szabályvágás és előkészítés

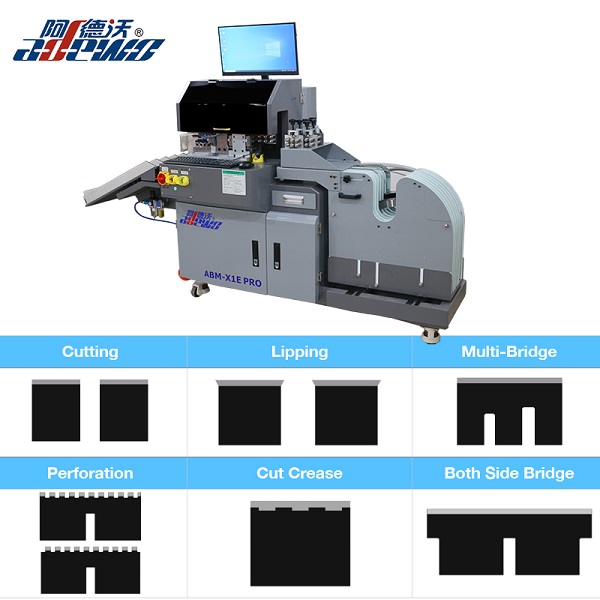

  Mielőtt a szabályokat sajtolószerszámba állítanánk össze, a szabályanyagot is el kell készíteni a tervnek megfelelően. Itt van aGyűrődés Vágógépaz előkészítési folyamat részévé válik.

Előfordulhat, hogy a szabály különböző szakaszait meghatározott hosszúságúra kell vágni, és a kívánt helyzetük szerint kell rendezni. Az olyan műveletek, mint a hossz szerinti válogatás, a vágás, a peremezés és az áthidalás segítik a szabályrészek előkészítését a következő összeszerelési folyamathoz.

Egy gép kezel mindent:

Miért kell a szabályokat összekapcsolni és hegeszteni?

  A szabályok kialakítása és előkészítése után egyes szerszámszerkezeteknél az egyes szakaszokat össze kell kapcsolni.

  A hegesztéssel szabályos szakaszokat lehet összekötni és a csatlakozásoknál fenntartani a szükséges konfigurációt. A szerszámkészítők számára a csatlakozás nem elszigetelt művelet: együtt kell működnie a kialakított kontúrral és a szerszám végső összeállításával.

  A képzés során az új munkatársak megtanulták, hogy a hegesztési technológia tehát kapcsolódik a korábbi hajlítási és vágási folyamatokhoz. A szabályt először a kívánt geometriává kell alakítani, majd előfordulhat, hogy a szakaszokat össze kell kapcsolni a geometria megtartása mellett.

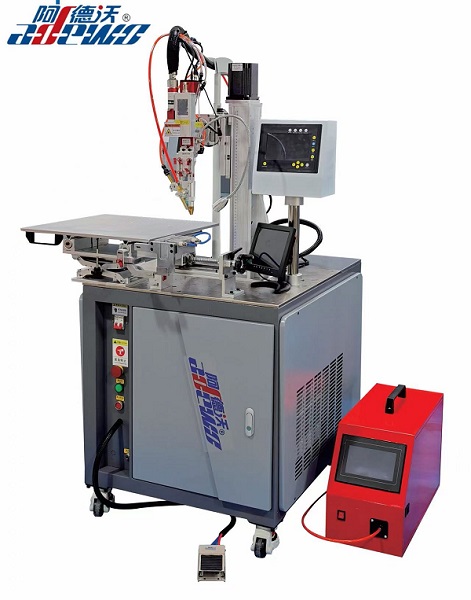

 Lézeres hegesztésis bemutatásra került a cég felszerelési ismereteinek részeként.

  A modern szerszámgyártó berendezések lézertechnológiát használhatnak a precíz hegesztési munkákhoz, így az alkalmazottak jobban megérthetik, hogyan illeszkedik a hegesztés az egyre automatizáltabb szerszámgyártási munkafolyamatba.

Egyedi folyamatoktól a teljes fröccsöntő munkafolyamatig

  A képzés során az alkalmazottak arra ösztönözték, hogy a szerszámgyártást egy összefüggő folyamatnak tekintsék, nem pedig független gépi műveletek gyűjteményének.

  Egy tipikus munkafolyamat magában foglalhatja a matricaterv és a vágólap elkészítését, a szabályanyag előkészítését és vágását, az egyenes vonalnak a kívánt kontúrokba való hajlítását, a kialakított szabályoknak a szerszámlapba való összeszerelését és a kiválasztott szakaszok összekapcsolását, ahol szükséges. A vágási szabályok és a gyűrődési szabályok ezután a terméktervnek megfelelően működnek együtt.

  Amint az alkalmazottak megértik ezt a kapcsolatot, a gépek specifikációi könnyebben megérthetők. A hajlítógép nem egyszerűen „acélt hajlító” gép; arra szolgál, hogy az egyenes szabályt a szerszám által megkívánt ívelt és szögletes geometriává alakítsa. A vágóvonalas gép nem egyszerűen vágóeszköz; szabályanyagot készít a későbbi szerszámszereléshez. A hegesztőberendezés sem önálló folyamat, mert a kötés minősége és helyzete összefügg a kialakult szabályzóval és a végső szerszámszerkezettel.

  Ez a folyamatalapú megértés különösen fontos az Adewo számára, mivel a vállalat a szerszámgyártás különböző szakaszaihoz fejleszt berendezéseket.

Adewo-ról

  Az Adewo egy olyan gyártó, amely matricagyártó berendezésekre és automatizált megoldásokra szakosodott a szerszámgyártó ipar számára.

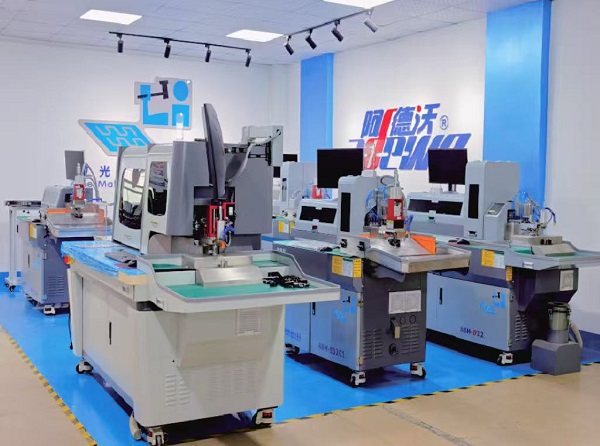

  Termékpalettája a szerszámgyártás számos kulcsfontosságú folyamatát lefedi, ideértve a hajlítást, a vonalvágást, a hegesztést és a lézeres feldolgozást. A berendezések között megtalálhatók a különböző stancolási követelményekhez tervezett automata hajlítógépek, vágósoros gépek, hegesztőgépek és lézergépek.

  Adewo úgy véli, hogy a gyártási folyamat megértése fontos része a hasznos berendezések fejlesztésének. A szerszámgyártási folyamatokkal kapcsolatos ismereteket a berendezésfejlesztéssel ötvözve a vállalat tovább fejleszti azon képességét, hogy gyakorlati megoldásokat kínáljon a matricagyártók és a kapcsolódó iparágak számára a globális piacokon.

  Az új alkalmazottak számára ez a képzés tehát több, mint bevezetés a műszaki terminológiába. Ez egy kiindulópont annak megértéséhez, hogyan válik egy egyenes szabálydarab a kész szerszám részévé – és hogyan kapcsolódik a folyamat egyes szakaszai a modern szerszámgyártó műhelyben használt berendezésekhez.
