A precíziós feldolgozás iránti kereslet növekedésével olyan területeken, mint a csomagolásnyomtatás, a gyógyszeripari csomagolás, az elektronikai termékek és a csúcskategóriás díszdobozok, a stancolt gyártás a nagy pontosság, a többszörös folyamat és az automatizálás irányába fejlődik. A szendvicsszerszámok, a precíziós elektronikus matricák és a csúcskategóriás csomagolószerszámok esetében a hagyományos kézi hajlítási és hornyolási módszereknek vannak bizonyos korlátai a feldolgozási hatékonyság, a méretkonzisztencia és az összetett folyamatokhoz való alkalmazkodás szempontjából.
Az ABM-832C2 többfunkciós automata hajlítógép a nagy pontosságú stancolási megmunkálás igényeit kielégítve integrálja a hajlítási, hornyolási, peremezési, formázási és áthidaló folyamatokat. Több specifikációjú bemetszéssel, automatikus szabályváltással és nagy pontosságú adagolórendszerrel kombinálva stabilabb és hatékonyabb automatizált megoldást kínál az összetett stancolási megmunkáláshoz.

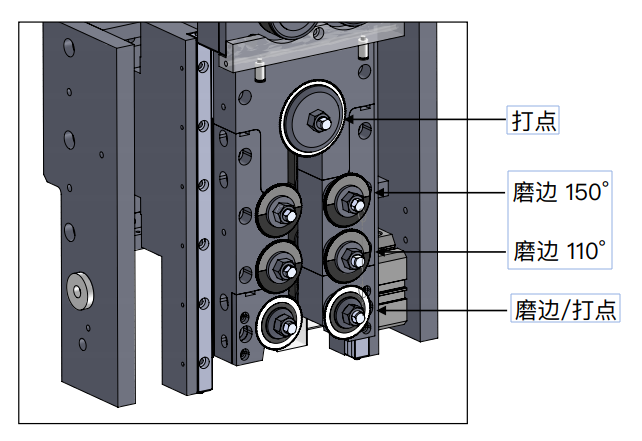

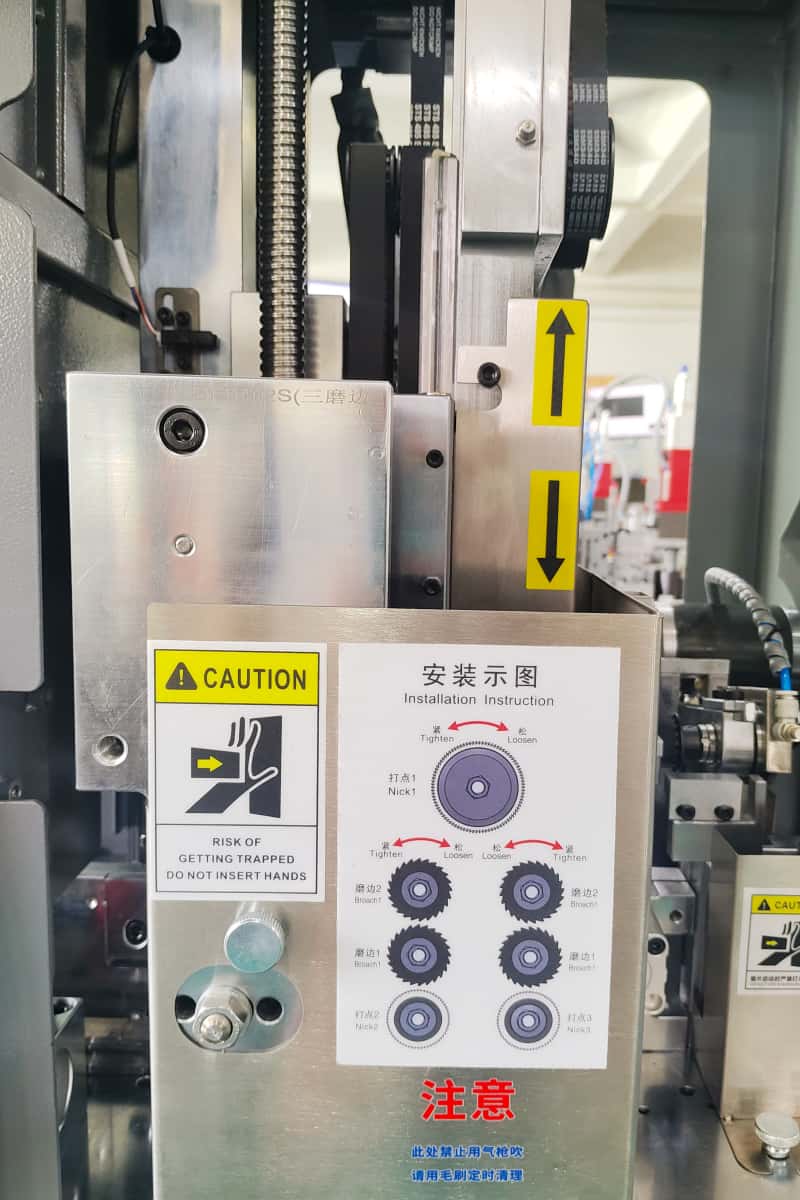

1. Többféle bevágási specifikáció, alkalmas precíziós stancolásra.
Az ABM-832C2 1-4 különböző bevágási konfigurációt támogat, 0,2 mm-es minimális pontmérettel. a bevágás szélessége és mélysége szoftveresen állítható be. Nicking specifications can be flexibly selected for different die structures to meet the precision and consistency requirements of precision packaging and complex die structures.
2. Kettős/három csoport csiszolása a feldolgozási alkalmazkodóképesség javítása érdekében

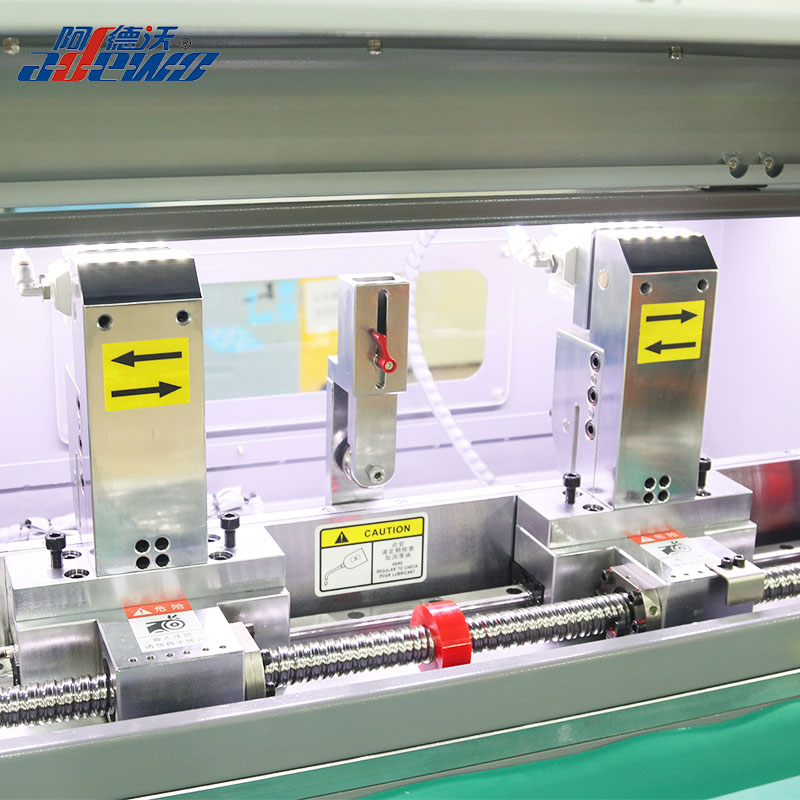

A berendezés konfigurálható 2 vagy 3 szett lyukasztórendszerrel, kombinálható többfunkciós lyukasztószerszámokkal, és konfigurálható a különböző vágóanyagok és stancolási eljárások szerinti megmunkálásra. Az olyan funkciók, mint a hajlítás, bemetszés, lyukasztás, formázás, áthidalás és lapos vágás integrálva vannak, csökkentve a több gép közötti folyamatváltozásokat és javítva az általános feldolgozási hatékonyságot.
3. Automata szabályzó kazetta (6 tekercs)
Az ABM-832C2 felszerelhető automatikus szabályzó kazettával, amely támogatja a különböző megmunkálási szabályok központosított konfigurálását.
A gép automatikusan előhívja a megfelelő forgácsolási szabályokat a megmunkálási programnak megfelelően, csökkentve a kézi szabályváltoztatási műveleteket. Különösen alkalmas többfolyamatos, folyamatos szerszámgyártásra, és tovább javíthatja a berendezés automatizálási szintjét.
4.Előtolási pontosság ±0,03 mm, megfelel a nagy pontosságú megmunkálás követelményeinek.

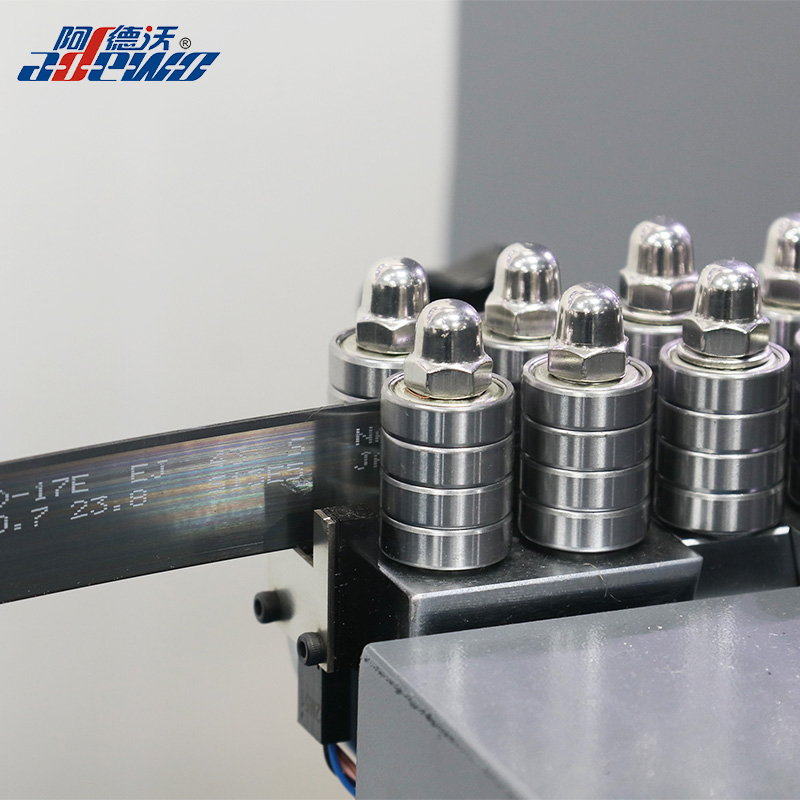

A berendezés automatikus adagolószerkezetet alkalmaz, ±0,03 mm adagolási pontossággal. A minimális hajlítási méret elöl 1,5 mm, a minimális hajlítási méret hátul 1,0 mm. It supports blade heights of 8–32mm and blade material thicknesses of 0.45, 0.53, 0.71, and 1.05mm, and is compatible with DXF and DWG file formats, allowing direct integration with digital die-cutting design and production processes. Különféle csúcsminőségű stancolási alkalmazásokhoz alkalmas.
5. Alkalmazások:
Több specifikációjú jelölésével, több csoportos áttöréssel és automatikus szabályváltoztatási lehetőségeivel az ABM-832C2 elsősorban nagy pontosságot és folyamatirányítást igénylő stancolási alkalmazásokhoz alkalmas, beleértve:

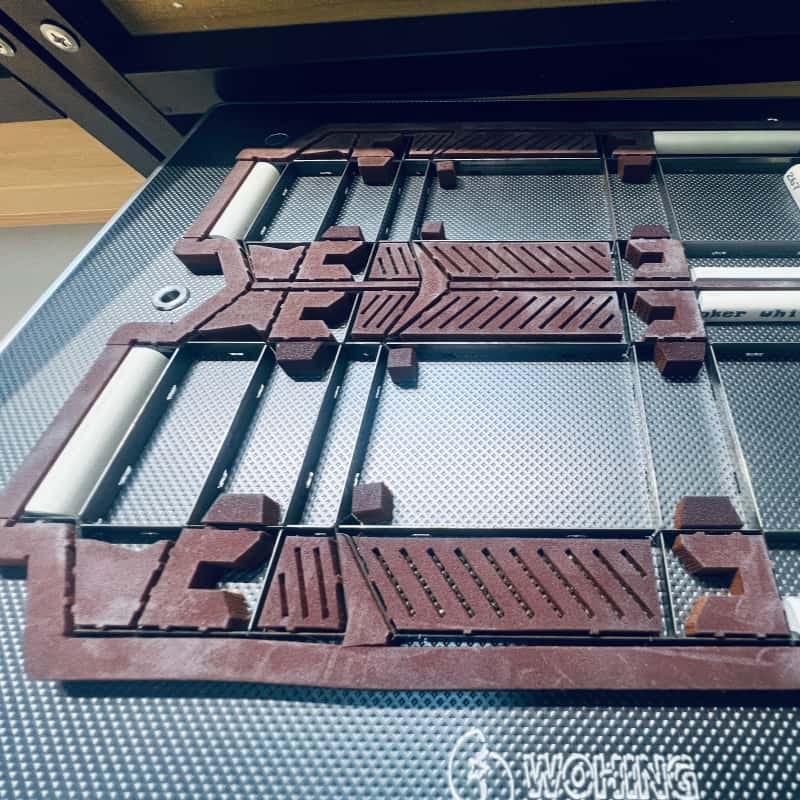

Szendvics matricák, gyógyszertári csomagok Csúcskategóriás luxus papírdobozok, vágószerszámok, nagy pontosságú elektronikai vágószerszámok, cigarettacsomagoló és dohánypapír matricák
plusz az összes szabványos típus:

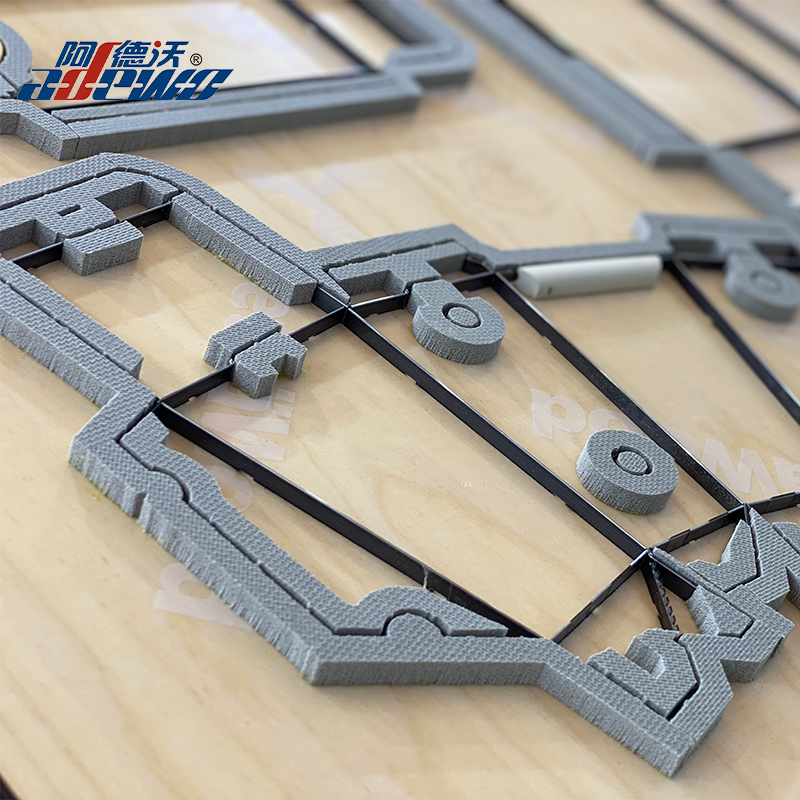

Papír/karton vágószerszámok, tömítések és tömítések matricái, hőformázó matricák, összecsukható kartonformák, címkeszerszámok, hullámos matricák, kirakószerszámok
Különböző termékstruktúrák esetén a feldolgozási paraméterek szoftveren keresztül beállíthatók a rugalmasabb stancolási feldolgozás érdekében.
6. Alapvető műszaki paraméterek
Projekt paraméterei
Támogatott szabályvastagság: 0,45 / 0,53 / 0,71 / 1,05 mm
Támogatott vonalmagasság: 8-32 mm
Minimális hajlítási méret elöl: 1,5 mm
Minimális hajlítási méret hátul: 1,0 mm
Előtolási pontosság: ±0,03 mm
Hajlítási síkság: 0,2 mm
Bevágási méret opciók: szimpla/kettős/három/négy
Minimális bevágásmélység: 0,2 mm
Áttekintési konfiguráció: kettős csoport/ három csoport
Automata szabályzó kazetta 6 tekercses
Támogatott fájlformátumok: DXF, DWG
Teljes teljesítmény: 3 kW
A felszerelés méretei: 2850 × 800 × 1600 mm
A berendezés súlya 540 kg
7. A stancolt feldolgozás fejlesztésének elősegítése a nagy pontosság és az automatizálás irányába.
A csúcskategóriás csomagoláshoz és a precíziós stancolt gyártáshoz a berendezésnek nemcsak stabil hajlítási pontossággal kell rendelkeznie, hanem figyelembe kell vennie a többfolyamat-integrációt, a gyors szabályváltást és a feldolgozási rugalmasságot is.
Az ABM-832C2 több stancolási folyamatot integrál egyetlen gépbe a többszörös lyukasztás, az 1–4 specifikációjú hornyolás, a 6 tekercses automatikus szabálykazetta és a ±0,03 mm-es nagy pontosságú adagolás révén. Automatizált feldolgozási támogatást nyújt precíziós stancolt formák gyártásához szendvics-sajtoláshoz, gyógyszercsomagoláshoz, prémium díszdobozokhoz, elektronikai és cigarettacsomagoláshoz.
Az egyetlen hajlítószerszámgépről egy többfolyamatos, nagy pontosságú automatizált gépre fejlesztve az ABM-832C2 tovább bővíti az automatikus hajlítószerszám-berendezések alkalmazását a csúcsminőségű szerszámgyártás területén.
