A csomagoló-, nyomda- és stancolási iparágakban a lehúzószerszám a vágószerszám-rendszer kritikus és alapvető eleme. "Létezése" vagy célja alapvető a hatékony és tiszta vágási folyamathoz.
Íme a szerepének lebontása, és hogy miért nélkülözhetetlen:
Miután a szerszámpenge átvágja az anyagot (mint például karton, hab, ragasztólapok stb.), a vágott darabok és a környező hulladékanyag (a mátrix vagy a váz) gyakran szorosan a szerszám pengéin maradnak. A lehúzólemez elsődleges feladata, hogy a szerszám felemelésekor elkülönítse ezt a hulladékanyagot a szerszám pengéitől, biztosítva, hogy a jó, kivágott részek (a "termék") a préságyon maradjanak, vagy tisztán kilökjenek.
(1) Megakadályozza az anyagemelést: Csupaszító lemez nélkül a hulladéklap a szerszámhoz tapad, és vele együtt felemelkedik, ami eltolódást, dupla vágásokat és gyártási leállást okoz.
(2) Biztosítja a tiszta csupaszítást: Egyenletes, szabályozott erőt fejt ki a hulladékanyag leválása érdekében a pengékről, ami tiszta szétválasztást eredményez. Ez különösen fontos bonyolult minták vagy ragadós anyagok (például ragasztók vagy hab) esetén.
(3) Védi az anyagot: A vágási löket alatt síkban tartja az anyagot, megakadályozza a ráncokat vagy az elmozdulást, ami precíz vágást biztosít.
A lehúzó szerszám egy erős lemez (gyakran akrilból, rétegelt lemezből vagy fémből), amely a szerszám pengéi körül helyezkedik el.
Önállóan mozog.
Downstroke: A kocka leereszkedik. A lehúzó először érintkezik az anyaggal, laposra rögzíti, mielőtt a pengék átvágnának.
Felfelé löket: Amikor a szerszám felemelkedik, a rugók vagy a kilökő mechanizmusok lefelé nyomják a csupaszítót a szerszámblokkhoz képest. Ez a mozgás lenyomja a hulladékanyagot a pengékről, és maga mögött hagyja.

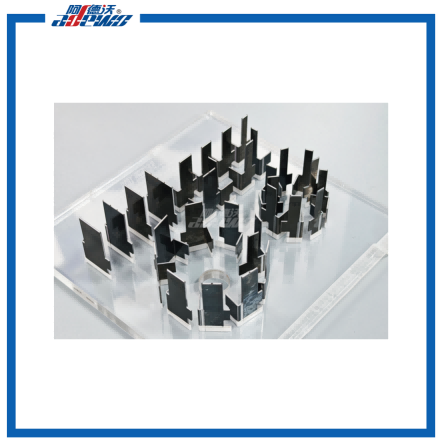

Minták:
Működő videó:
(2) Automatikus hajlítás

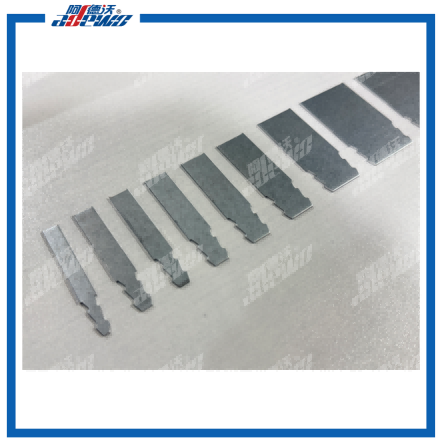

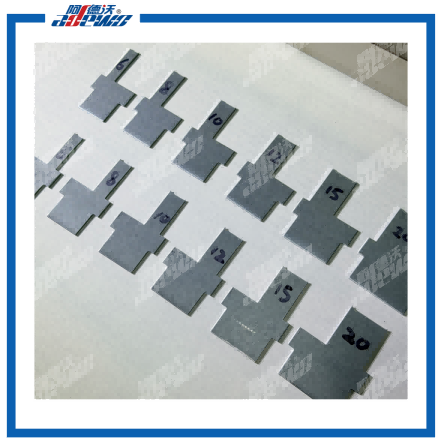

Minták:
Működő videó:
Összefoglalva, a csupaszító lemez megléte nem kötelező; a szerszám létfontosságú része, amely garantálja a vágási folyamat megbízhatóságát, pontosságát és gyorsaságát azáltal, hogy minden vágás után mechanikusan eltávolítja a hulladékanyagot.
